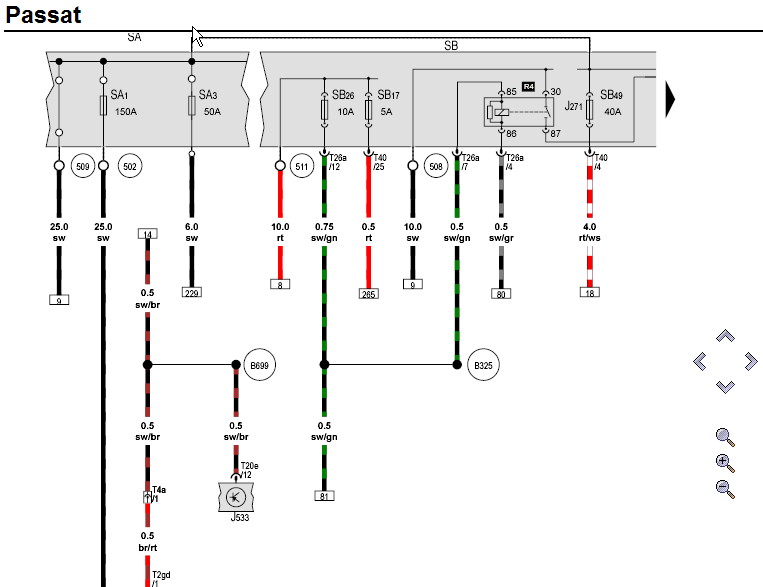

【上海大众帕萨特】来份帕萨特passat 2.0全车电路图？

回复
2014-06-04 15:56:12

- 安装位置：发动机舱内的控制单元 - 安装位置：行李箱内的控制单元 - 安装位置：车内空间的控制单元 . 升柴油发动机, CFFB, 自 2010 年 11 月起 CAN 和 LIN 总线联网、驱动系统 CAN 、诊断 CAN 、组合仪表 CAN 、便捷功能 CAN, 自 2010 年 11 月起 Climatronic 自动空调, 自 2010 年 11 月起专用信号装置 RTK-7，模拟，带 / 不带视频自监控功能, 自 2011 年 3 月起便捷系统, 自 2010 年 11 月起倒车摄像系统（Rear Assist）, 自 2010 年 11 月起全景滑动天窗, 自 2010 年 11 月起全轮驱动（4MOTION）, 自 2010 年 11 月起出租车装备, 自 2010 年 11 月起副蓄电池, 自 2010 年 11 月起双离合器变速箱 02E, 自 2010 年 11 月起双离合器变速箱 0AM, 自 2010 年 11 月起后窗遮阳卷帘, 自 2010 年 11 月起基本装备, 自 2010 年 11 月起多功能方向盘, 自 2010 年 11 月起多媒体插口 MEDIA-IN, 自 2010 年 11 月起大众汽车音响系统, 自 2010 年 11 月起安全气囊系统，后排不带侧面安全气囊, 自 2010 年 11 月起安全气囊系统，后排带侧面安全气囊, 自 2010 年 11 月起 -安装位置：保险丝 -安装位置：接地点 -安装位置：继电器带挂车行驶, 自 2010 年 11 月起带有自动大灯照明距离调节功能和弯道灯的气体放电大灯（双氙气灯）, 自 2010 年 11 月起带驻车转向辅助系统（Park Assist）的驻车距离报警系统（PDC）, 自 2010 年 11 月起座椅加热装置, 自 2010 年 11 月起座椅通风, 自 2010 年 11 月起弱电电控箱的保险丝分布, 自 2010 年 11 月起强电电控箱的保险丝分布, 自 2010 年 11 月起挡风玻璃加热, 自 2010 年 11 月起换道辅助系统, 自 2011 年 5 月起收音机-导航系统, 自 2010 年 11 月起收音机装置, 自 2010 年 11 月起点烟器和 12 V 插座, 自 2010 年 11 月起特殊装备，警车, 自 2010 年 11 月起用于带挂车行驶的适配装置, 自 2010 年 11 月起电动座椅调节装置，不带记忆功能, 自 2010 年 11 月起电动座椅调节装置，带记忆功能, 自 2010 年 11 月起电动滑动天窗, 自 2010 年 11 月起电动腰部支撑调节, 自 2010 年 11 月起电动行李箱盖, 自 2010 年 11 月起电控机械式转向助力器, 自 2010 年 11 月起电控机械式驻车制动器, 自 2010 年 11 月起移动电话系统, 自 2010 年 11 月起空调器, 自 2010 年 11 月起自动车距控制, 自 2010 年 11 月起自适应底盘调节系统 DCC, 自 2010 年 11 月起轮胎充气压力监控, (7K3),(7K4), 自 2010 年 11 月起辅助加热器, 自 2010 年 11 月起辅助水加热装置, 自 2010 年 11 月起辅助空气加热装置（PTC）, 自 2010 年 11 月起进入及起动许可, 自 2010 年 11 月起逆变器和插座, 自 2010 年 11 月起防抱死制动系统（ABS）与电子差速锁（EDS）和驱动防滑控制系统（ASR）和电控行车稳定系统（ESP）, (7K6), 自 2010 年 11 月起音响系统 DYNAUDIO, 自 2010 年 11 月起驾校装备, 自 2011 年 2 月起驾驶员辅助系统的前部摄像机, 自 2010 年 11 月起 sw = 黑色 ro = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色蓄电池, 数据总线诊断接口, 数字式声音处理系统放大器, 保险丝架 B 上的保险丝 18, 保险丝架 B 上的保险丝 19, 端子 30 导线分线器 A - 蓄电池 J533 - 数据总线诊断接口 R184 - 数字式声音处理系统放大器 SB18 - 保险丝架 B 上的保险丝 18 SB19 - 保险丝架 B 上的保险丝 19 T20e - 20 芯插头连接 T38a - 38 芯插头连接 TV2 - 端子 30 导线分线器 T40 - 40 芯插头连接 12 - 发动机舱内左侧接地点 610 - 接地点（音频），在前中控台下面 B415 - 连接 1（信息娱乐系统 CAN 总线，High），在主导线束中 B421 - 连接 1（信息娱乐系统 CAN 总线，Low），在主导线束中 * - 电控箱（Low）内的保险丝 *2 - 电控箱（High）内的保险丝 Passat 电路图编号 53 / 3 ws = 白色 sw = 黑色 ro = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色收音机及导航系统带显示单元的控制单元, 收音机, 左前高音喇叭, 左前低音喇叭, 右前高音喇叭, 右前低音喇叭, 右前中音喇叭, 数字式声音处理系统放大器 J503 - 收音机及导航系统带显示单元的控制单元 R - 收音机 R20 - 左前高音喇叭 R21 - 左前低音喇叭 R22 - 右前高音喇叭 R23 - 右前低音喇叭 R103 - 左前中音喇叭 R104 - 右前中音喇叭 R184 - 数字式声音处理系统放大器 T2dv - 2 芯插头连接 T2dw - 2 芯插头连接 T4as - 4 芯插头连接 T4at - 4 芯插头连接 T16c - 16 芯插头连接 T28 - 28 芯插头连接, 右侧 A 柱下部 T28c - 28 芯插头连接, 左侧 A 柱下部 T38a - 38 芯插头连接 Passat 电路图编号 53 / 4 ws = 白色 sw = 黑色 ro = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色左后扬声器, 右后扬声器, 数字式声音处理系统放大器 R4 - 左后扬声器 R5 - 右后扬声器 R184 - 数字式声音处理系统放大器 T4ai - 4 芯插头连接 T4am - 4 芯插头连接 T28a - 28 芯插头连接, 左侧 B 柱上 T28b - 28 芯插头连接, 右侧 B 柱上 T38a - 38 芯插头连接
