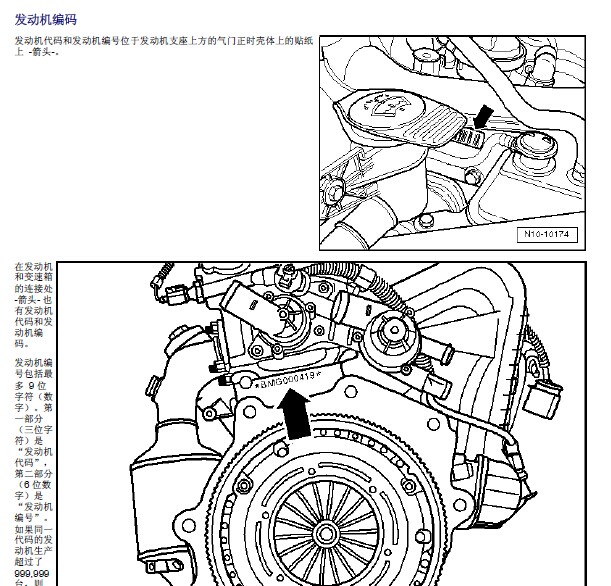

发动机编码发动机代码和发动机编号位于发动机支座上方的气门正时壳体上的贴纸上-箭头-。在发动机和变速箱的连接处 -箭头- 也有发动机代码和发动机编码。发动机编号包括最多9 位字符（数字）。第一部分（三位字符）是 “发动机代码”，第二部分（6 位数字）是 “发动机编号”。如果同一代码的发动机生产超过了 999,999 台，则 6 位数字的第一个字符由字母代替。发动机编码页码，1/1 52988800.xml?xsl=3 2013-9-3 发动机数据发动机标识字母CFB 车型Lavida Touran New Passat Tiguan 排量L 1.390 1.390 1.390 功率kW/rpm 96/5000 ± 200 96/5000 ± 200 96/5000 ± 200 扭矩Nm/rpm 220/(1750 ～ 3500) ± 200 220/(1750 ～ 3500) ± 200 220/1750 ～ 3500 缸径Ø mm 76.5 76.5 76.5 行程mm 75.6 75.6 75.6 压缩比10.0：1 10.0：1 10.0 +0.3 ： 1 -0.3 RON 95/93号93号→ 注释 93号→ 注释 → 注释喷射装置，点火装置Motronic MED 17.5.20 Motronic MED 17.5.20 Motronic MED 17.5.20 点火顺序1 - 3 - 4 - 2 1 - 3 - 4 - 2 1 - 3 - 4 - 2 爆震控制是是是增压是是是废气再循环否否否可变进气管是是是凸轮轴调节是是是二次空气否否否 1) 使用燃料为93 号及以上〖研究法辛烷值（RON）〗车用汽油，符合GB 17930 －2006 的规定。 2) 使用燃料为93 号及以上〖研究法辛烷值（RON）〗车用汽油，符合GB 17930 －2011 的规定。发动机数据页码，1/1 52988801.xml?xsl=3 2013-9-3 拆卸和安装发动机（用于Touran 途安的车型）拆卸和安装发动机（用于 Touran 途安的车型）页码，1/1 52988808.xml?xsl=3 2013-9-7 将发动机固定在装配支架上将发动机固定在装配支架上页码，1/2 52988810.xml?xsl=3 2013-9-7 所需要的专用工具和维修设备 t 吊架 -2024 A- t 发动机变速箱固定工具 -VW 313- t 发动机变速箱支架 -VW 540- t 补充套件 -VW 540 /1 B- t 车间用起重机 -SVW 1202- 将发动机固定到发动机变速箱支架-VW 540- 上以进行维修。步骤 – 使用车间用起重机 -SVW 1202- 和吊架-2024 A- 吊住发动机。皮带轮侧：支承钩上的孔 4 与吊架杆上的孔1 连接。飞轮侧：支承钩上的孔 1 与吊架杆上的孔5 连接。 – 从发动机上脱开变速箱。 – 用发动机变速箱支架 -VW 540- 和补充套件-VW 540 /1 B- 将发动机固定在发动机变速箱固定工具-VW 313- 上。将发动机固定在装配支架上页码，2/2 52988810.xml?xsl=3 2013-9-7 拆卸发动机拆卸发动机页码，1/19 52988809.xml?xsl=3 2013-9-7 所需要的专用工具和维修设备 t 发动机支持工具 -T40075 A- 带有转接器-T40075 A /1-，-T40075 A /2-，-T40075 A /3- t 扭矩扳手 -V.A.G 1331- 或扭矩扳手-Hazet 6290-1 CT- t 发动机 / 变速箱举升装置-V.A.G 1383A- t 撬杆 -80 - 200- t 步梯 t 收集盘 t 软管钳 -VAS 6340-、弹簧卡箍钳-VAS 5024A- 或软管夹-Hazet 798-15B- t 扭矩扳手 -V.A.G 1332- 或扭矩扳手-Hazet 6292-1 CT- 提示 t 在开始操作之前，检查收音机是否安装了防盗编码，必要时先获取防盗编码，然后断开蓄电池接地线。 t 将发动机连同变速箱一同向下拆出。 t 在安装时，将导线扎带在原始位置复原。 t 将排放的冷却液收集在清洁的容器中，以便重新使用或正确处置。 – 旋出固定螺栓-1-，脱开冷却液软管-2-。 – 取下发动机盖罩。 – 拆卸空气滤清器。→ Kapitel – 拆卸蓄电池及蓄电池支架。→ 电气设备; 修理组：27 – 排放冷却液。→ Kapitel – 遵循清洁规定。→ Kapitel 注意！燃油系统内存在燃油压力！必须戴防护眼镜和手套并穿好防护服，以免皮肤接触或造成人身伤害。在松开软管连接之前，在软管连接处放置一块干净的抹布。然后小心地拔出软管，以释放剩余压力。 – 沿 -箭头- 方向提起开锁按钮，拔下燃油供油管-1-。 – 按压开锁按钮，拔下活性碳罐上的真空管-2-。拆卸发动机页码，2/19 52988809.xml?xsl=3 2013-9-7 – 松开弹簧卡箍-1-，拔下冷却液膨胀罐上部冷却液软管。 – 松开弹簧卡箍-2-，拔下冷却液膨胀罐下部冷却液软管。提示无须注意-3-和 -4-。 – 松开弹簧卡箍-箭头-，拔下涡轮增压散热器上部冷却液软管- 1-。拆卸发动机页码，3/19 52988809.xml?xsl=3 2013-9-7 – 松开弹簧卡箍，从散热器上脱开冷却液软管-1-、-2- 和-3-。 – 拆卸散热器。→ Kapitel – 松开防松卡子，从热交换器上拔下冷却液软管-箭头-。拆卸发动机页码，4/19 52988809.xml?xsl=3 2013-9-7 – 旋出发动机舱隔板的固定螺钉-箭头- 并取下。 – 旋出螺母-箭头A-，沿-箭头B- 方向拉出发动机控制单元和支架-1-。拆卸发动机页码，5/19 52988809.xml?xsl=3 2013-9-7 – 从发动机控制单元上拔下插头-1-。提示无须注意-2-。 – 将两个锁销沿-箭头- 方向推动，取下发动机舱电控箱的盖板。 – 从发动机舱电控箱上脱开端子30 导线-箭头-，并放置到一旁。拆卸发动机页码，6/19 52988809.xml?xsl=3 2013-9-7 – 沿 -箭头- 方向拉出发动机控制单元线束支架-1-。 – 从线束导向件的卡子上脱开插头-1-，并断开连接。 – 将线束导向件的卡子分别沿-箭头- 方向打开。提示无须注意-2-。拆卸发动机页码，7/19 52988809.xml?xsl=3 2013-9-7 – 用撬杆 -80 - 200- 撬开绕线夹-箭头A-，将脱开的发动机线束放置在发动机上。 – 用撬杆 -80 - 200- 撬开绕线夹-箭头B-，将脱开的端子30 导线放置在发动机上。 – 断开4 针插头连接-1-。拆卸发动机页码，8/19 52988809.xml?xsl=3 2013-9-7 装备5 档手动变速箱LEL 的车型 – 旋出螺栓-箭头-，将拉索支架从变速箱上拆下。 – 将防松垫片-1- 和-2- 分别从换档拉索和选档拉索上拆下。 – 将拉索锁止机构连同拉索一起从选档杆和换档杆上拔下。 – 将拉索和拉索支架放置一旁。 – 旋出螺栓-箭头A-，取下支撑杆。 – 脱开连接至离合器从动缸的液压管路-箭头-，并放置到一旁。 – 旋出螺栓-箭头B-，取下离合器从动缸，并放置到一旁，不要打开管道系统。当心！离合器从动缸拆下后不要再踩动离合器踏板，否则有损坏的危险。拆卸发动机页码，9/19 52988809.xml?xsl=3 2013-9-7 – 拔下起动电机插头-3-。 – 移开保护套-2-，将B＋导线 -4- 从起动电机电磁开关上拆下。 – 旋出螺母-1-，拆下接地线。 – 拔下倒车灯开关-F4- 的插头-1-。拆卸发动机页码，10/19 52988809.xml?xsl=3 2013-9-7 – 从发动机上拔下真空管-箭头-。 – 从支架上脱开氧传感器连接插头-1- 和 -2-，并断开。 – 松开卡子-3-。 – 松开卡子-4-，脱开接地线-5-，并放置到一旁。拆卸发动机页码，11/19 52988809.xml?xsl=3 2013-9-7 装备7 档双离合器变速箱0AM 的车型 – 拔下起动电机插头-1-，松开卡子-2-。 – 移开保护套-3-，将B＋导线 -4- 从起动电机电磁开关上拆下。 – 旋出螺母-5-，拆下接地线。 – 拔下插头 -1-。 – 脱开制动助力装置上的真空软管-2-。 – 脱开卡子-箭头-。拆卸发动机页码，12/19 52988809.xml?xsl=3 2013-9-7 – 拔下插头 -1-。 – 拆卸换档杆拉索。→ 7 档双离合器变速箱0AM; 修理组：34 – 从支架上脱开氧传感器连接插头-1- 和 -2-，并断开。 – 松开卡子-3-。 – 拔下插头 -4-。所有车型 –
