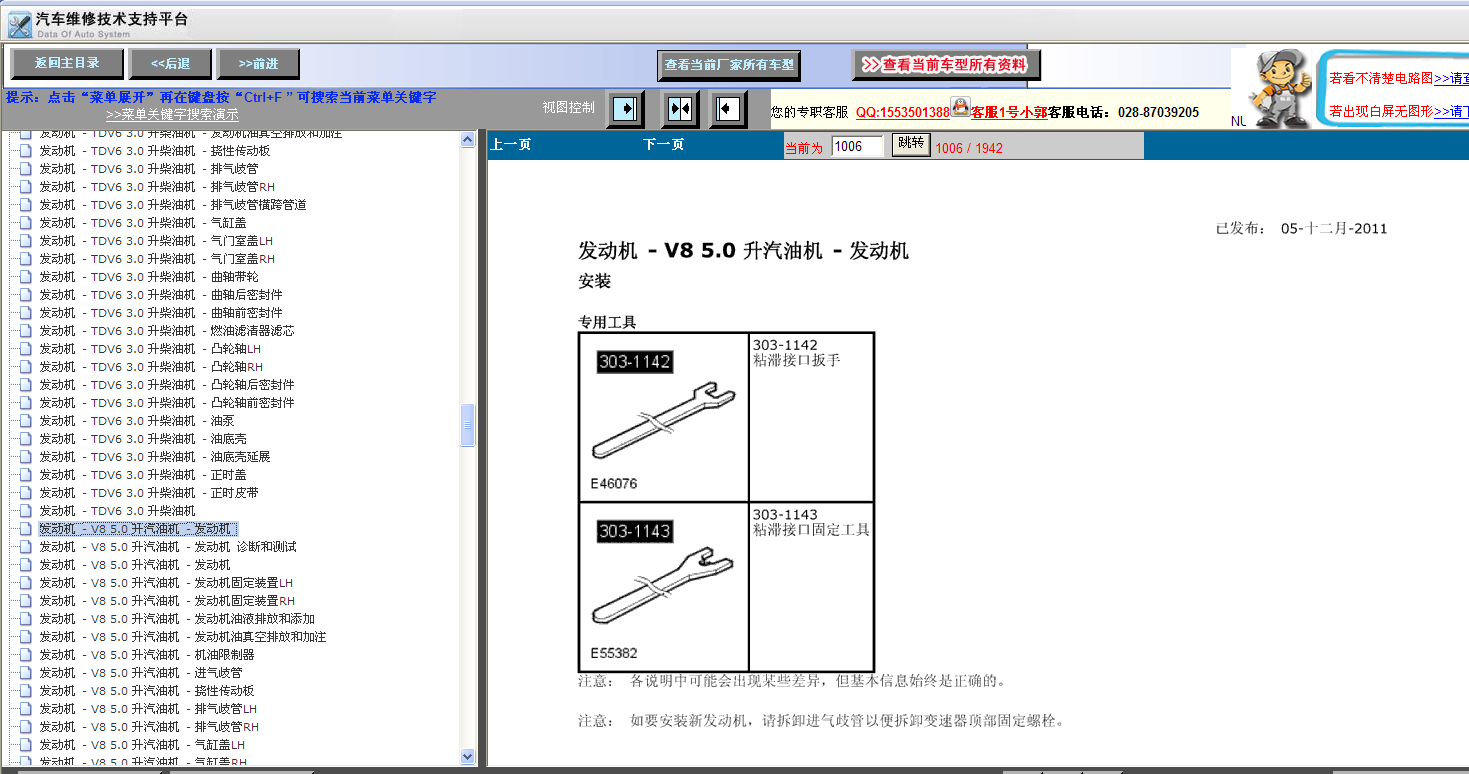

发动机盖安装螺栓10 7 - 附件驱动带张紧轮固定螺栓40 30 - 机械增压器皮带惰轮／张紧器支架固定螺栓25 18 - 辅助驱动带惰轮固定螺栓40 30 - 动力转向泵带轮固定螺栓25 18 - 动力转向泵固定螺栓25 18 - 动力转向泵支架至发动机固定螺栓25 18 - 发电机固定螺栓48 35 - 启动机固定螺栓40 30 - 空调压缩机固定螺栓25 18 - 发动机座至发动机安装支架固定螺栓100 74 - 发动机座至副车架固定螺栓56 41 - 发动机安装支架至发动机固定螺栓45 + 60° 33 + 60° - 曲轴减振器带轮固定左旋螺纹螺栓200 + 270° 148 + 180° - 挠性盘固定螺栓45 + 90° 33 + 90° - 排气歧管隔热板固定螺栓A - - 排气歧管固定螺栓A - - 发动机接线线束支架固定螺栓10 7 - 冷却液出液管10 7 - 中冷器固定螺栓25 18 - 进气歧管固定螺栓25 18 - 机油冷却器固定螺栓13 10 - 爆震传感器（KS）固定螺栓20 14 - 点火线圈固定螺栓8 - 71 火花塞20 15 - 燃油轨固定螺栓A - - 高压燃油管路固定螺栓A - - 高压燃油泵固定螺栓12 9 - 机油滤清器壳体总成固定螺栓12 9 - 机油滤清器盖25 18 - 吊环螺栓25 + 90° 18 + 90° - 歧管绝对压力及温度（MAPT）传感器固定螺栓5 - 44 冷却液泵固定螺栓12 9 - 可变气门正时（VVT）机油控制电磁阀固定螺栓10 7 - 凸轮轴位置（CMP）传感器固定螺栓10 7 - 凸轮轴盖固定螺栓13 10 - 前部上方正时盖板固定螺栓12 9 - 前部下方正时盖板固定螺栓A - - 发动机后部盖板固定螺栓A - - 可变气门正时（VVT）至凸轮轴固定螺栓32 24 - 凸轮轴轴承盖固定螺栓11 8 - 主正时链固定导引器固定螺栓12 9 - 主正时链张紧器固定螺栓12 9 - 主正时链张紧器导引器叶片固定螺栓25 18 - 辅助链张紧器导引器固定螺栓21 15 - 辅助链固定导引器固定螺栓12 9 - 机油泵链轮固定螺栓21 15 - 气缸盖固定螺栓A 发动机机油油位（EOL）传感器固定螺栓12 9 曲轴位置（CKP）传感器固定螺栓10 7 油槽壳体至发动机固定螺栓25 18 机油盘放油塞24 18 机油传输管至机油盘壳体固定螺栓11 8 机油泵至发动机机身固定螺栓25 18 吸油管至机油泵固定螺栓12 9 气流扰动托盘固定螺栓25 18活塞冷却喷嘴固定螺栓12 9。 VCT 系统调节进气和排气凸轮轴的正时，藉以提供最佳的发动机功率、效率和排放。 进气凸轮轴的正时时间是曲轴角度的 62 度范围。 排气凸轮轴的正时时间是曲轴角度的 50 度范围。 在基本正时位置： 进气凸轮轴被完全滞后。 排气凸轮轴被完全提前。每个 VCT 单元通过三个螺栓连接到凸轮轴。 转子总成和座板安装在链轮壳内，其中包括链轮、外板、内板，它们通过六个螺 丝固定在一起。 一个磁阻环（用于 CMP (camshaft position) 传感器）、一个中心板和一个偏置弹簧安装在 VCT 单元的前部。 偏置弹簧的 两端安装在中间板总成和链轮壳上，藉此为凸轮轴提供前向转动动能。 有一个卡环将磁阻环固定在护套内，护套安装在转子总 成的中心。 护套的另一端固定在凸轮轴前部表面上的孔内，该端包含一个过滤器。 弹簧和滑阀安装在转子总成护套内，由卡环固定。 弹簧保持滑阀与相关 VCT 电磁阀的衔铁相接触。 每个 VCT 单元由气缸盖内的油道、经过凸轮轴前轴承盖和凸轮轴中心的孔来获取发动机机油。 可变凸轮轴正时电磁阀 VCT 电磁阀控制 VCT 单元中的滑阀的位置。每个 VCT 单元通过三个螺栓连接到凸轮轴。 转子总成和座板安装在链轮壳内，其中包括链轮、外板、内板，它们通过六个螺 丝固定在一起。 一个磁阻环（用于 CMP (camshaft position) 传感器）、一个中心板和一个偏置弹簧安装在 VCT 单元的前部。 偏置弹簧的 两端安装在中间板总成和链轮壳上，藉此为凸轮轴提供前向转动动能。 有一个卡环将磁阻环固定在护套内，护套安装在转子总 成的中心。 护套的另一端固定在凸轮轴前部表面上的孔内，该端包含一个过滤器。 弹簧和滑阀安装在转子总成护套内，由卡环固定。 弹簧保持滑阀与相关 VCT 电磁阀的衔铁相接触。 每个 VCT 单元由气缸盖内的油道、经过凸轮轴前轴承盖和凸轮轴中心的孔来获取发动机机油。 可变凸轮轴正时电磁阀 VCT 电磁阀控制 VCT 单元中的滑阀的位置。在发动机起动时，一旦凸轮轴内的发动机机油压力足以打开入口止回阀，发动机机油即流过滑阀，经过提前和滞后止回阀，进 入提前和滞后腔室。 在起动循环中，ECM 发送信号至 VCT 电磁阀以将滑阀移动到护套内并使锁销接收进油压力。 进油压力 使锁销自内板回缩，从而从链轮壳体上松开转子总成和凸轮轴。 有恒定的机油供应给 VCT，藉以确保单元在运行过程中始终充满机油。 可变凸轮轴正时单元示意图 - 提前 如CPS（凸轮轴特性转换）系统切换选择进气气门的两个具有不同升程和周期的凸轮廓线。 低升程廓线可改善较低发动机转速下 的驾驶性能和排放。 高升程廓线可改善较高发动机转速下的功率和扭矩输出。 进气凸轮轴为每个气门提供三个凸角。 两个外侧凸角具有相同的廓线，可产生 10.53 毫米（0.415 英寸）的高升程。 中间 凸角可产生 5.50 毫米（0.217 英寸）的低升程。 两种凸轮廓线之间的切换通过各进气气门上的可切换挺杆来实现。 可切换 挺杆由各气缸盖上的 CPS 电磁阀控制的发动机机油来操纵。 CPS 电磁阀的操作由 ECM 控制。 凸轮轴轮廓线变换开关在重力条件下，机油会回流至油底壳。 气缸盖和气缸体中的大型排油孔确保机油快速返回到油底壳。 系统补给通过 LH 气缸 盖罩上的加油口盖进行。 油底壳上安装有排油管，藉此允许将机油从油底壳中排出。 排油管的上端位于机油加油口盖下方。 有一个机油排放塞安装在油底壳的 RH 侧。在重力条件下，机油会回流至油底壳。 气缸盖和气缸体中的大型排油孔确保机油快速返回到油底壳。 系统补给通过 LH 气缸 盖罩上的加油口盖进行。 油底壳上安装有排油管，藉此允许将机油从油底壳中排出。 排油管的上端位于机油加油口盖下方。 有一个机油排放塞安装在油底壳的 RH 侧。 在重力条件下，机油会回流至油底壳。 气缸盖和气缸体中的大型排油孔确保机油快速返回到油底壳。 系统补给通过 LH 气缸 盖罩上的加油口盖进行。 油底壳上安装有排油管，藉此允许将机油从油底壳中排出。 排油管的上端位于机油加油口盖下方。 有一个机油排放塞安装在油底壳的 RH 侧。2. 参阅：发动机下挡板 (501-02 前端车身板, 拆卸和安装). 3. 注意： 安装新的 O 形密封环。 使用干净的发动机机油润滑机油滤清器滤芯 O 形密封 圈。 4. 小心： 拧紧部件，首先用手指拧紧。 扭矩: 25 Nm7. 小心： 确保车辆在加注机油后已放置 5 分钟。 启动发动机前请执行步骤 9–15。 8. 启动发动机并让其运转 10 分钟，然后关闭发动机。 检查是否有泄漏现象。 9. 小心： 确保换档杆和换档机构处于驻车档（P 档）。 确保机罩打开。 打开点火开关。 10. 按右侧的方向按钮，进入组合仪表菜单。7. 小心： 确保车辆在加注机油后已放置 5 分钟。 启动发动机前请执行步骤 9–15。 8. 启动发动机并让其运转 10 分钟，然后关闭发动机。 检查是否有泄漏现象。 9. 小心： 确保换档杆和换档机构处于驻车档（P 档）。 确保机罩打开。 打开点火开关。 10. 按右侧的方向按钮，进入组合仪表菜单。7. 小心： 确保换档杆和换档机构处于驻车档（P 档）。 确保机罩打开。 打开点火开关。 按右侧的方向按钮，进入组合仪表菜单。 注意： 该程序中的拆卸步骤可能包括安装的详细信息。 各图示中可能存在某些差异，但基本信息始终是正确的。 1. 断开蓄电池接地电缆。 参阅：规格 (414-00 蓄电池和充电系统 - 一般信息, 规格). 2. 参阅：发动机盖 - V8 5.0 升汽油机 (501-05 车内装饰, 拆卸和安 装). 3. 警告： 确保采用车轴支架支撑好车辆。 举升并支撑好车辆。该程序中的拆卸步骤可能包括安装的详细信息。 1. 断开蓄电池接地电缆。 参阅：规格 (414-00 蓄电池和充电系统 - 一般信息, 规格). 2. 警告： 确保采用车轴支架支撑好车辆。 举升并支撑好车辆。 3. 参阅：变速器 - V8 5.0 升汽油机 (307-01D 自动变速器/驱动桥 - TDV6 3.0 升柴油机/V8 5.0 升汽油机, 拆卸). 4. 小心： 安装所有螺栓并用手拧紧，然后再最后拧紧螺栓只能使用 3 次，请利用中心冲给螺栓冲上 标记。 如果可以看到 2 个冲压标记，请丢弃螺栓。 拆卸过程中确保没有部件滑落。 在标记的位置安装螺栓。 注意： 确保曲轴未被旋转。 在安装之前，确保曲轴和挠性盘配合面洁净。 按对角顺序拧紧螺栓。拆卸 注意： 为清晰起见，某些图示中可能没有显示发动机。 各说明中可能会出现某些差异，但基本信息始终是正确的。 本程序中的拆除步骤可能包含安装细节。 1. 拆下蓄电池，以便进入。 参阅：蓄电池 (414-01 蓄电池、座架和电缆, 拆卸和安装). 2. 警告： 确保采用车轴支架支撑车辆。 抬起并支撑车辆。 3. 参阅：凸轮轴LH (303-01D 发动机 - V8 5.0 升汽油机, 拆卸和安 装). 4. 参阅：排气歧管LH (303-01D 发动机 - V8 5.0 升汽油机, 拆卸和 安装).该程序中的拆卸步骤可能包括安装的详细信息。 各图示中可能存在某些差异，但基本信息始终是正确的。 1. 断开蓄电池接地电缆。 参阅：规格 (414-00 蓄电池和充电系统 - 一般信息, 规格). 2. 警告： 当车辆仅由千斤顶支撑时，不要在车上或车底下开展 工作。 始终将车辆支撑在安全台架上。 举升并支撑好车辆。 3. 参阅：进气歧管 (303-01D 发动机 - V8 5.0 升汽油机, 拆卸和安 装). 4. 参阅：凸轮轴RH (303-01D 发动机 - V8 5.0 升汽油机, 拆卸和安 装). 5. 参阅：排气歧管RH (303-01D 发动机 - V8 5.0 升汽油机, 拆卸和 安装). 该程序中的拆卸步骤可能包括安装的详细信息。 各图示中可能存在某些差异，但基本信息始终是正确的。 1. 断开蓄电池接地电缆。 参阅：规格 (414-00 蓄电池和充电系统 - 一般信息, 规格). 2. 警告： 当车辆仅由千斤顶支撑时，不要在车上或车底下开展 工作。 始终将车辆支撑在安全台架上。 举升并支撑好车辆。 3. 参阅：进气歧管 (303-01D 发动机 - V8 5.0 升汽油机, 拆卸和安 装). 4. 参阅：凸轮轴RH (303-01D 发动机 - V8 5.0 升汽油机, 拆卸和安 装). 5. 参阅：排气歧管RH (303-01D 发动机 - V8 5.0 升汽油机, 拆卸和 安装).注意： 本程序中的拆除步骤可能包含安装细节。 图示中可能出现一些变化，但是重要信息通常是正确的。 1. 断开蓄电池接地电缆。 参阅：规格 (414-00 蓄电池和充电系统 - 一般信息, 规格). 2. 警告： 确保采用车轴支架支撑好车辆。 举升并支撑好车辆。 3. 参阅：催化转化器RH (309-00D 排气系统 - V8 5.0 升汽油机, 拆 卸和安装).拆卸 注意： 该程序中的拆卸步骤可能包括安装的详细信息。 各图示中可能存在某些差异，但基本信息始终是正确的。 1. 断开蓄电池接地电缆。 参阅：规格 (414-00 蓄电池和充电系统 - 一般信息, 规格). 2. 参阅：左侧空气滤清器 (303-12D 进气分配和过滤 - V8 5.0 升汽 油机, 拆卸和安装). 3. 参阅：燃油轨LH (303-04F 加油和控件 - V8 5.0 升汽油机, 拆卸 和安装).说明中可能会出现某些差异，但基本信息始终是正确的。 1. 断开蓄电池接地电缆的连接。 参阅：规格 (414-00 蓄电池和充电系统 - 一般信息, 规格). 2. 警告： 确保采用车轴支架支撑车辆。 抬起并支撑车辆。 3. 参阅：散热器 (303-03D 发动机冷却 - V8 5.0 升汽油机, 拆卸和 安装). 4. 参阅：起动机 (303-06D 起动系统 - V8 5.0 升汽油机, 拆卸和安 装).小心： 在拆除曲轴带轮螺栓之前，记下螺栓头 上的号码。 如果螺栓头显示 10.9，则必须逆时针拆 卸螺栓。 如果螺栓头显示 12.9，则必须顺时针拆卸 螺栓。 未能遵守这一指令可能会对曲轴造成损坏。 记下曲轴带轮螺栓上的标记。该程序中的拆卸步骤可能包括安装的详细信息。 各图示中可能存在某些差异，但基本信息始终是正确的。 1. 参阅：发动机盖 - V8 5.0 升汽油机 (501-05 车内装饰, 拆卸和安 装). 2. 从机油滤清器元件壳排放发动机机油 2 分钟。
