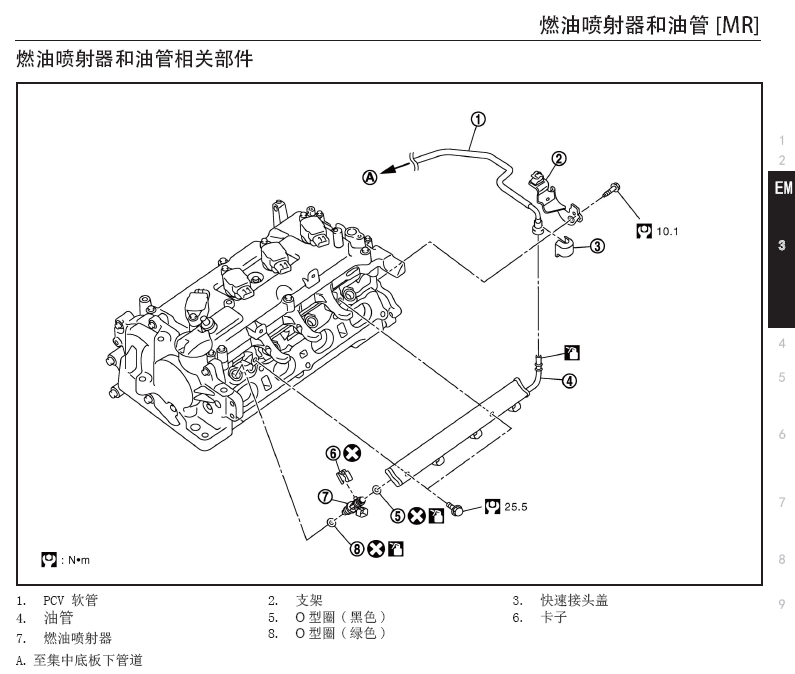

8. 衬垫 B. 请参阅EM-78 3. 火花塞 6. PCV 阀 EM-15 1 2 44 11 13 12 8 9 10 6 7 5 3 EM 燃油喷射器和油管[MR] 燃油喷射器和油管相关部件 ··关于图内符号，请参阅GI-12，“部件”。 ··维修燃油喷射和油管部件时，应在维修工位放置“注意 : 易燃”的标志。 ··务必在通风良好的区域工作，且维修工位旁边要准备CO2 灭火器。 ··工作区禁止烟火。 ··拆卸燃油喷射和油管部件前，应首先泄压。 1. PCV 软管 4. 油管 7. 燃油喷射器 A. 至集中底板下管道 2. 支架 5. O 型圈( 黑色) 8. O 型圈( 绿色) 3. 快速接头盖 6. 卡子 EM-16 正时链条[MR] 正时链条相关部件 1. 正时链条的张紧导板 4. 正时链条 7. O 型圈 10. 曲轴皮带轮 13. 正时链条的张紧导杆 16. 油泵驱动链 19. O 型圈 A. 请参阅EM-78 2. 正时链条张紧器 5. 机油加注口盖 8. 进气凸轮正时控制电磁阀 11. 前油封 14. 曲轴链轮 17. 凸轮轴链轮 ( 进气 ) 20. 正时链条张紧器 ( 用于油泵 ) B. 请参阅EM-78 3. 凸轮轴链轮 ( 排气 ) 6. 前盖 9. 曲轴皮带轮螺栓 12. 驱动皮带自动张紧器 15. 油泵链轮 18. 正时链条固定张紧导板 ··关于图内符号，请参阅GI-12，“部件”。 EM-17 1 2 44 11 13 12 8 9 10 6 7 5 3 EM 凸轮轴[MR] 凸轮轴相关部件 ··关于图内符号，请参阅GI-12，“部件”。 1. O 型圈 4. 凸轮轴链轮 ( 排气 ) 7. 凸轮轴 ( 进气 ) 10. 气缸盖 A. 请参阅EM-78 2. 凸轮轴位置传感器 ( 相位 ) 5. 凸轮轴链轮 ( 进气 ) 8. 气门挺柱 ( 排气 ) 3. 凸轮轴支架 6. 凸轮轴 ( 排气 ) 9. 气门挺柱 ( 进气 ) EM-18 气缸盖[MR] 1. 气缸盖总成 2. 气缸盖螺栓 3. 气缸盖垫 A. 请参阅EM-78 气缸盖 部件（拆卸和安装） ··关于图内符号，请参阅GI-12，“部件”。 EM-19 1 2 44 11 13 12 8 9 10 6 7 5 3 EM 气缸盖[MR] 部件 ( 分解和组装 ) 进、排气门部件 PBIC3543J 8 5 7 6 ··关于图内符号，请参阅GI-12，“部件”。 1. 气门锁块 4. 气门油封 7. 气缸盖 2. 气门弹簧（上座） 5. 气门( 排气 ) 8. 气门弹簧（进气）（带气门弹簧下座） 3. 气门弹簧( 排气)( 带气门弹簧下座 ) 6. 气门( 进气 ) EM-20 发动机总成[MR] 发动机总成相关部件 PBIC4422J 48.5 80.0 110 140 65.0 105 ··关于图内符号，请参阅GI-12，“部件”。 1. 扭力杆( 右) 4. 发动机固定支架( 右) 7. 后扭杆 2. 垫圈 5. 支架 8. 发动机固定支架( 左) 3. 发动机减振隔垫( 右) 6. 垫圈 EM-21 1 2 44 11 13 12 8 9 10 6 7 5 3 EM 缸体[MR] 缸体相关部件 1. 缸体 2. O 型圈 3. 曲轴位置传感器( 位置) 4. 曲轴位置传感器( 位置 ) 盖 5. 机油滤清器 ( 用于进气阀正时控制) 6. 爆震传感器 7. 油压开关 8. 第一道密封环 9. 第二道密封环 10 油环 11. 卡环 12. 活塞 13. 活塞销 14. 连杆 15. 推力轴承 16. 上连杆轴承 17. 上主轴承 18. 曲轴键 19. 下主轴承 20. 下连杆轴承 21. 连杆轴承盖 22. 连杆螺栓 23. 主轴承盖 24. 主轴承盖螺栓 25. 曲轴 26. 导向套 27. 信号盘 28. 后油封 29. 主动盘 30. 加强盘 A. 请参阅EM-78 B. 倒角 : 曲轴侧 ··关于图内符号，请参阅GI-12，“部件”。 EM-22 拆卸与安装 1- 防护 在下列部位放置防护垫： ··驾驶员座椅； ··地毯( 驾驶员侧)； ··方向盘； ··变速操纵杆； ··翼子板。 2- 专用工具 [1] 内饰件拆卸工具BF1102； [2] 燃油分配管接头拆卸工具A600203； [3] 胶管卡箍拆装钳BF0109。 3- 拆卸 ··断开蓄电池负极电缆； ··使用内饰件工具拆卸进气管固定卡夹，轻轻推动， 取下进气管谐振箱； ··拆卸蓄电池（详细步骤见蓄电池的拆装）； ··拔掉进气流量传感器插接器（1），传感器线束卡 夹（2）拆卸固定卡夹（铁的）（3）；取下空气 滤清器总成（4）； ··使用10mm 套筒扳手拆卸发动机装饰板固定螺栓 （5），向箭头方向抬起，取下装饰板（6）； 5 6 从车上拆装发动机总成（带变速器）[MR] 3 4 1 2 EM-23 1 2 44 11 13 12 8 9 10 6 7 5 3 EM 16 19 20 17 18 ··使用专用工具[3] 拆卸刹车真空管卡箍（10）， 脱开刹车真空管（11）； ··举升车辆，使用内饰件工具拆卸水箱下护板固定 卡夹4 个，使用套筒扳手拆卸下护板固定螺栓， 取下下护板； ··使用专用工具[3] 拆卸水箱下曲管（7），使用容 器盛接发动机冷却液； ··降下举升机，拆卸冷却液进水管（14），按住卡夹， 取出冷却液贮液罐（15）； ··使用专用工具[3] 拆卸暖风水管卡箍(16), 取下 通风水管（17）； ··拆卸自动变速箱换挡拉索固定螺母（18），拔出 拉索固定卡夹(19)，取下拉锁(20)； 10 11 12 13 14 15 从车上拆装发动机总成（带变速器）[MR] ··使用专用工具[3] 拆卸燃油蒸汽管卡箍（7），脱 开燃油蒸汽管（8），使用专用工具[2] 拆卸油管（9）； 8 7 9 EM-24 21 22 23 ··向上提起并取下保险丝盒（21）。使用套筒扳手 拆卸保险丝盒支架固定螺栓（22），脱开线束卡 夹取下支架（23）； 28 24 25 26 27 29 ··拆卸空气滤清器支架固定螺栓（24）3 个，脱开 线束卡夹（25），取下支架（26）； ··松开发动机电脑插接器卡扣，脱开插接器(27)； ··拔掉保险丝盒电源插接器（28）； ··拆卸搭铁线固定螺栓（29）； ··将车辆举升至合适位置。拆卸前轮挡泥板（详细 步骤见前轮挡泥板的拆装）； ··排空变速箱油，拆卸前驱动轴（详细步骤见前驱 动轴的拆装）； ··拆卸前托架和前托架支架，拔掉氧传感器插接器； 从车上拆装发动机总成（带变速器）[MR] 30 31 ··使用扳手拆卸排气歧管接口固定螺栓（30）2 个， 脱开排气管（31）。 EM-25 1 2 44 11 13 12 8 9 10 6 7 5 3 EM 4- 安装 按照与拆卸相反的顺序安装。 32 35 33 34 ··调节皮带张紧轮（32），使皮带脱出； ··用液压举升平台顶住并适当固定发动机下部，拧 松发动机上部固定螺栓（34）4 个； ··使用套筒扳手拆卸压缩机固定螺栓（33）3 个，将 压缩机临时固定于车身上； ··使用套筒扳手拆卸下部固定螺栓（35）2 个。确 认液压举升平台与发动机底部可靠接触并适当固 定后，在助手的帮助下，通过举升机缓慢举升车辆， 最终使发动机（带变速器）与车身分离。 从车上拆装发动机总成（带变速器）[MR] EM-26 发动机总成与变速箱分离[MR] 拆卸与安装 1- 专用工具 [1] 内饰件拆卸工具BF1102。 [2] 胶管卡箍拆卸钳BF0109。 2- 拆卸 ··脱开节气门插接器(A)，使用专用工具[2] 拆卸 节气门预热水管卡箍(1)，取下预热水管（2）， 使用8mm 套筒扳手拆卸节气门固定螺栓(3) （M6×52）4 个，取下节气门总成及密封圈（4）； 1 2 4 5 6 4 B A 3 ··脱开进气压力传感器插接器（B），使用十字起拆 卸传感器固定螺钉（5）2 个；轻轻拧松并取下进 气压力传感器（6）； ··使用专用工具[2] 拆卸曲轴箱通风管卡箍（4）， 轻轻转动曲轴箱通风管并拔下曲轴箱通风管。 9 ··使用10mm 套筒扳手拆卸进气歧管
