制动系统。维修资料？s
.尊敬的用户，欢迎你使用在线客服，你需要的资料在《畅易汽车维修技术支持平台》是有的，请直接登陆查询！查询方法：雪佛兰 -> 景程 - >2015 -> 维修手册.
该维修资料纲要如下（详细请登陆《汽车维修技术支持平台》查阅）：

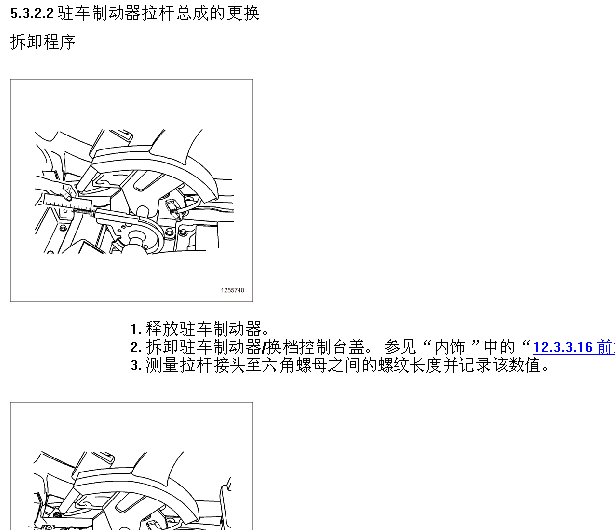

5.3.2.2 驻车制动器拉杆总成的更换
拆卸程序
1. 释放驻车制动器。
2. 拆卸驻车制动器/换档控制台盖。 参见“内饰”中的“12.3.3.16 前地板控制台的更换”。
3. 测量拉杆接头至六角螺母之间的螺纹长度并记录该数值。
4. 拆卸驻车制动器调整螺母。
告诫：参见“告诫和注意事项”中的“有关车辆提升的告诫”。
5. 举升并妥善支撑车辆。 参见“一般信息”中的“0.1.1.7 提升和举升车辆”。
6. 拆卸前消音器和隔热罩。
7. 从驻车制动器拉线杆上拆卸驻车制动器拉线接头。
8. 拆卸驻车制动器拉杆总成至车身底部的固定螺栓。
9. 从驻车制动器拉杆总成上拆卸驻车制动器开关。
重要注意事项：当点火开关接通时，如果使用驻车制动器时仪表板组合仪表中的制动警告灯不启亮，则更换驻车制动开关。
10. 拆卸驻车制动器拉杆。
安装程序
特别注意事项：参见“告诫和注意事项”中的“紧固件的特别注意事项”。
1. 将驻车制动器开关安装至驻车制动器拉杆总成。
紧固
紧固驻车制动器开关螺钉至4牛·米（35磅英寸）。
2. 用螺栓安装驻车制动器拉杆总成。
紧固
紧固驻车制动器拉杆总成螺栓至23牛·米（17磅英尺）。
3. 将驻车制动器拉线接头安装至驻车制动器拉线杆。
4. 将驻车制动器调整螺母安装至驻车制动器拉杆总成带孔螺栓拉杆。 务必参照拆卸程序中调整螺母的测量值，检查驻车制动器的调整。参见“5.3.2.4 驻车制动器的调整”。
5. 安装驻车制动器/换档控制台盖。 参见“仪表板、仪表和控制台”中的“12.3.3.16 前地板控制台的更换”。
5.3.2.1 驻车制动器释放手柄总成的更换
拆卸程序
1. 拆卸驻车制动器/换档控制台盖。 参见“仪表板、仪表和控制台”中的“12.3.3.16 前地板控制台的更换”。
2. 从驻车制动器拉杆上滑下驻车制动器手柄。
安装程序
1. 将驻车制动器手柄尽可能推入驻车制动器拉杆。
2. 安装驻车制动器/换档控制台盖。 参见“仪表板、仪表和控制台”中的“12.3.3.16 前地板控制台的更换”。
5.3.2.3 驻车制动器拉线的更换
拆卸程序
1. 释放驻车制动器。
2. 拆卸驻车制动器/换档控制台盖。 参见“仪表板、仪表和控制台”中的“12.3.3.16 前地板控制台的更换”。
3. 测量拉杆接头至六角螺母的螺纹长度并拆卸螺母。
4. 从驻车制动器拉线杆上拆卸驻车制动器拉线接头，再拆卸驻车制动器拉线杆。
5. 从后底板总成上拆卸驻车制动器拉线。 参见“盘式制动器”中的“5.2.3.10 盘式制动器底板的更换－后”。
6. 拆卸驻车制动器拉线至固定托架的固定螺母和螺栓（固定托架与车身底部相连，位于燃油箱旁边）。
7. 拆卸驻车制动器拉线。
安装程序
1. 将驻车制动器拉线安装至后底板总成。 参见“盘式制动器”中的“5.2.3.10 盘式制动器底板的更换－后”。
2. 安装驻车制动器拉线至固定托架的固定螺母和螺栓（固定托架与车身底部相连，位于燃油箱旁边）。
特别注意事项：参见“告诫和注意事项”中的“紧固件的特别注意事项”。
3. 安装驻车制动器拉线。
紧固
紧固驻车制动器拉线托架固定螺栓和螺母至 23牛·米（17磅英尺）。
4. 安装驻车制动器拉线杆和驻车制动器拉线接头。
5. 将驻车制动器调整螺母安装至驻车制动器拉杆总成带孔螺栓拉杆。 务必参照拆卸程序中调整螺母的测量值，检查驻车制动器的调整。参见“5.3.2.4 驻车制动器的调整”。
6. 安装驻车制动器/换档控制台盖。 参见“仪表板、仪表和控制台”中的“12.3.3.16 前地板控制台的更换”。
5.3.2.4 驻车制动器的调整
调整程序
告诫：参见“告诫和注意事项”中的“有关车辆提升的告诫”。
1. 释放驻车制动器。
2. 举升并妥善支撑车辆。 参见“一般信息”中的“0.1.1.7 提升和举升车辆”。
3. 拆卸后轮。 参见“轮胎和车轮”中的“3.4.3.3 轮胎和车轮的拆卸与安装”。
4. 拆卸制动钳和制动盘总成。 参见“盘式制动器”中的“5.2.3.4 制动钳的更换－后”和“5.2.3.8 制动盘的更换－后”。
5. 从底板槽中断开驻车制动器拉线。
6. 检查并更换任何因受热变形或受应力变形而导致强度和质量可疑的零件。
7. 用游标卡尺，顺时针转动调节器螺母以增大直径，将蹄片总成调整到167.4-167.8毫米
（6.59-6.60英寸）。
8. 安装制动钳和制动盘总成。 参见“盘式制动器”中的“5.2.3.4 制动钳的更换－后”和“5.2.3.8 制动盘的更换－后” 。
9. 安装后轮。 参见“轮胎和车轮”中的“3.4.3.3 轮胎和车轮的拆卸与安装”。
10. 将驻车制动器拉线安装至底板槽。
11. 在驾驶室内拉起驻车制动器手柄，听到两下咔嗒声后停止。
12. 用手转动后轮，直到车轮开始拖滞。
13. 释放驻车制动器。
14. 用手转动后轮，检查是否拖滞，必要时调整拉线。
15. 对于另一后轮，重复本程序，然后降下车辆。
|
