【开瑞K50】油门踏板到电脑版电路图

cy_gzq_2019回复
2022-07-21 10:20:43

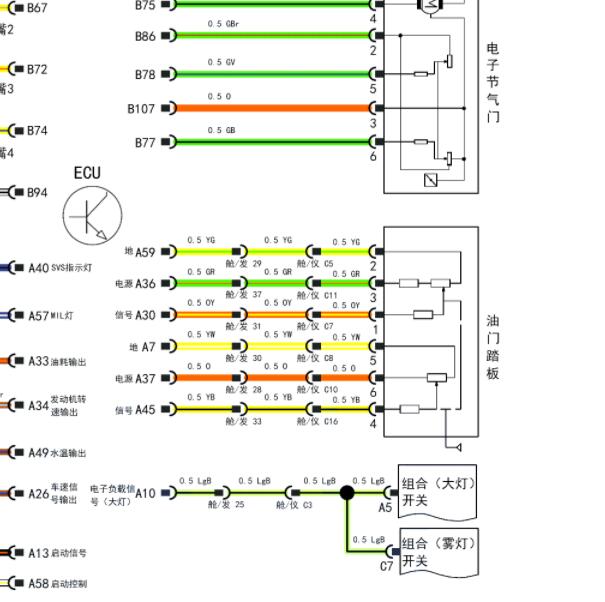

.尊敬的用户，欢迎你使用在线客服，你的问题客服人员已为你处理完毕，请下载附件，如有疑问，欢迎和我们联系！ 2015年开瑞K50 SQRD4G15 发动机油门踏板电路图 .

附件：64202015409831.rar

cy_liu回复
2022-07-25 14:39:42

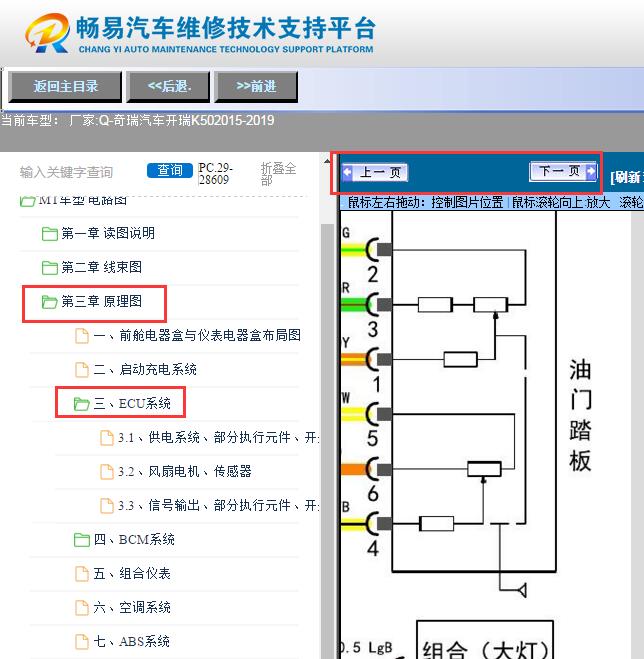

.尊敬的用户，欢迎你使用在线客服，你需要的资料在《畅易汽车维修技术支持平台》是有的，请直接登陆查询！查询方法：国内厂家 -> 奇瑞汽车-开瑞K50-2015-2019[ 线路图 ] - >MT车型电路图 -> 第三章原理图 ->三、ECU系统 ->3.1、供电系统、部分执行元件、开关信号 . 2015-2019年奇瑞开瑞K50 油门踏板电路图
