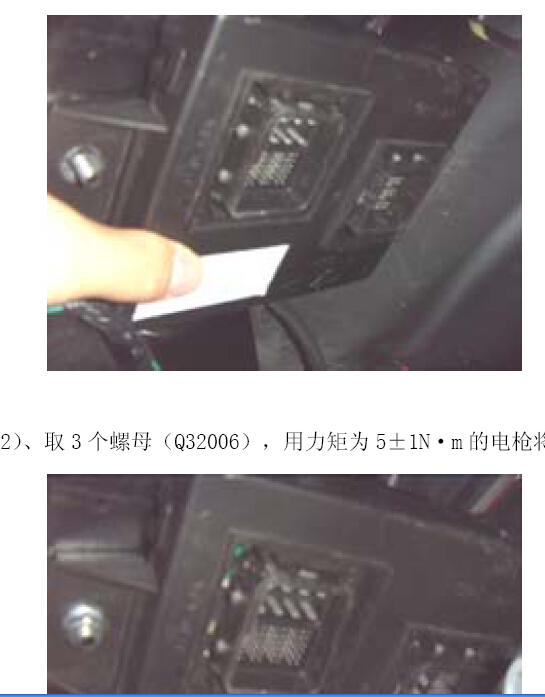

2.3.1、在钥匙打到ON 档时，左转向灯开关有效，左转向灯被点亮；
在钥匙打到ON 档时，右转向灯开关有效，右转向灯被点亮。
2.3.2、当转向灯功能有效时，将钥匙打到ACC 档或OFF 档时，转向灯熄灭。
当转向灯功能有效时，关闭转向灯开关，转向灯功能失效。
2.3.3、转向灯闪烁频率要均匀，且仪表上指示应与外部转向灯的闪烁保持一致。
2.4、变道功能
2.4.1、当将钥匙打到ON 档时，如果转向灯开关有效时间为50ms600ms，此时转向灯按照正常的转向灯功能闪烁。
2.4.2、在变道功能有效的情况下激活转向灯功能，执行转向灯功能；
在变道功能有效的情况下，将钥匙打到ACC 档或OFF 档，变道功能失效；
变道功能有效时，转向灯闪烁3 次后，此功能失效。
2.5、危险灯功能
2.5.1、当危险灯开关有效时，左右侧转向灯同时被点亮，频率闪烁同正常转向灯的频率；
当发生碰撞时，危险灯被点亮；
当发生碰撞时，将钥匙从ON 档到OFF/ACC 档再到ON 档，危险灯熄灭。
2.5.2、按一次危险灯开关开启危险灯，再按一次危险灯开关，危险灯熄灭。
2.5.3、危险灯功能与钥匙状态无关。
2.5.4、在危险灯功能有效时，危险灯开关工作指示灯点亮。
2.6、转向灯诊断
当某一前/后的转向灯损坏时，开启转向灯功能时，仪表上的对应侧指示灯闪烁的频率加倍，但外部转向灯
闪烁的频率不变；
当某一前/后的转向灯损坏时，开启危险灯功能，仪表上的左右转向指示灯闪烁的频率加倍，但外部转向灯
和危险开关工作指示灯闪烁的频率不变。
2.7、制动灯
刹车开关有效，制动灯被点亮。松开刹车开关，制动灯熄灭。（在任何钥匙状态下）把钥匙打到OFF 档，将开关（开关不在小灯档）打到小灯档，位置灯作为驻车灯被点亮，直到大灯开关不
在小灯档时，位置灯熄灭。开关打到小灯档，将组合开关拨到左（右）转向，则激活单边驻车灯，左（右）
侧的小灯点亮，右（左）侧小灯和牌照灯熄灭。
2.8.2、只有在左右侧的小灯同时被点亮情况下，牌照灯才会被点亮。
2.9、近光灯
在钥匙打到ON 档条件下，将大灯开关打到近光灯档，近光灯点亮；
将大灯开关档位拨离近光灯档时，近光灯熄灭；
将钥匙打到ACC 档或OFF 档，近光灯熄灭。2.10.1、将钥匙打到OFF 档后2 分钟内，激活Flash 开关一次，伴我回家功能激活，点亮近光灯和小灯30S，同
时在仪表液晶显示屏上会有一个动画计时，持续时间为20S。在伴我回家有效时仪表上的小灯指示灯会
一直被点亮；
将钥匙打到OFF 档 2 分钟内，当伴我回家功能有效时，再次拨动Flash 开关，伴我回家功能延长30S。
Flash 开关有效次数为7 次，小灯和近光灯可被点亮210S。
2.10.2、伴我回家功能失效后，若仍在钥匙打到OFF 档后2 分钟内，可再次激活Flash 开关7 次，点亮近光灯、
小灯。
2.10.3、在伴我回家功能有效时，激活Flash 开关时间超过2S，近光灯、小灯熄灭，伴我回家功能失效；
在伴我回家功能有效时，将钥匙打到ACC 或ON 档，伴我回家功能失效；
在伴我回家功能有效时，当伴我回家功能时间到达时，伴我回家功能失效。
2.11、引我找车功能
2.11.1、当以下条件都满足时，点亮近光灯、小灯60s，使引我找车功能有效：
1）、在同一个点火循环中，伴我回家功能被激活过；
2）、伴我回家功能是在时间到达时自动失效；3）、收到遥控器解锁信号；
4）、将钥匙打到OFF 档。
注：只要满足以上条件，引我找车功能可以多次激活。
2.11.2、在引我找车功能有效时，接收到遥控器上锁信号，引我找车功能失效；
在引我找车功能有效时，开门，功能失效且再次按遥控解锁不能激活引我找车功能；
在引我找车功能有效时，将钥匙打到ACC 或ON 档时，功能失效；
在引我找车功能有效时，当点亮时间到达60s 后，功能失效。2.12.1、当以下条件都满足时，远光灯功能有效：
1）、将钥匙打到ON 档；
2）、近光灯点亮；
3）、打开远光灯开关。
2.12.2、当远光灯功能有效时，在点火时，远光灯功能失效，点火完成后功能自动恢复；
当远光灯功能有效时，将钥匙打到ACC 档时，远光灯功能失效；
当远光灯功能有效时，将钥匙打到OFF 档时，远光灯功能失效；
当远光灯功能有效时，关闭远光灯开关，远光灯功能失效；
当远光灯功能有效时，关闭近光灯，远光灯功能失效。2.13.1、将钥匙打到ON 档，Flash 开关有效时，远光灯被点亮。
2.13.2、当Flash 开关无效或将钥匙打到ACC/OFF 档，远光灯熄灭。
2.13.3、当Flash 功能有效时，在钥匙点火时，Flash 功能失效，在点火完成后，Flash 功能再次有效。
2.14、自动亮灯
2.14.1、当点火钥匙在ON 档时，把大灯开关旋转到自动亮灯档，当光线传感器检测到光线比较暗时，点亮近光
灯和小灯；当光线由暗变亮时，立即关闭近光灯，并且在5 秒后关闭小灯；当钥匙在ACC/OFF 档时，该
功能无效。
2.14.2、1）、如果大灯开关在自动挡，且自动亮灯有效时，此时将大灯开关拨离Auto 档，近光灯立即熄灭，小
灯延迟两秒后熄灭；
2）、当检测到点火开关处于OFF/ACC 时，自动亮灯功能被禁止，并且已经被自动亮灯功能打开的小灯、
近光灯，将会被关闭。2.15、前雾灯控制
2.15.1、以下条件都满足时，前雾灯打开：
1）、将钥匙打到ON 档；
2）、小灯点亮；
3）、前雾灯开关有效。
2.15.2、1）、在前雾灯功能有效时，关闭前雾灯开关，前雾灯熄灭；
2）、在前雾灯功能有效时，将钥匙打到ACC 档或OFF 档，前雾灯熄灭。再次打到将钥匙打到ON 档前雾
灯功能不能回复到有效状态；
3）、在前雾灯功能有效时，将小灯关闭，前雾灯熄灭；
4）、前雾灯打开时，前雾灯指示灯将点亮。2.16.1、以下条件都满足时，后雾灯打开：
1）、将钥匙打到ON 档 ；
2）、小灯点亮 ；
3）、近光灯点亮 ；
4）、后雾灯开关有效。
2.16.2、以下条件都满足时，后雾灯打开：
1）、将钥匙打到ON 档 ；
2）、小灯点亮 ；
3）、前雾灯点亮 ；
4）、后雾灯开关有效。
2.16.3、后雾灯功能有效时：
1）、按下后雾灯开关，后雾灯熄灭；
2）、将钥匙打到ACC 档或OFF 档，后雾灯熄灭。再次将钥匙打到ON 档时，后雾灯不点亮；
3）、将小灯关闭，后雾灯熄灭；4）、后雾灯打开时，后雾灯指示灯将点亮；
5）、将近光灯和前雾灯关闭，后雾灯熄灭。
2.17、电池节能
2.17.1、当将钥匙打到ON 档和ACC 档时，打开后顶灯、手套箱灯、阅读灯、遮阳板灯。这些灯将一直被点亮，
直到关闭相应的开关。
2.17.2、在钥匙打到OFF 档15 分钟内，打开后顶灯、手套箱灯、阅读灯、遮阳板灯，这些灯将一直被点亮，直
到关闭相应的开关。保持以上灯一直点亮，在钥匙打到OFF 档15 分钟后，以上灯将自动熄灭。
2.17.3、在钥匙打到OFF 档15 分钟内，以下任一事件发生，电池节能功能重新计时15 分钟后失效：
1）、打开任意一个车门或后备箱；
2）、拔出钥匙 ；
3）、插入钥匙 ；
4）、遥控解锁。2.18、顶灯
2.18.1、拔钥匙控制顶灯：
1）、在拔出钥匙时，前顶灯、钥匙孔照明灯被点亮3 分钟；
2）、在拔出钥匙后，前顶灯、钥匙孔照明灯被点亮3 分钟后，以上灯熄灭；3）、钥匙的插入不影响顶灯和钥匙孔照明灯的控制。当再次拔出钥匙时重新计时3 分钟（顶灯点亮）；
4）、将钥匙打到ON 后，顶灯和钥匙孔灯立即渐灭。
2.18.2、开门控制顶灯
1）、如果任意一个车门一直打开时，顶灯，钥匙孔灯，门槛灯点亮3 分钟 (渐亮渐灭)；
2）、当另一个门打开后（一直打开），顶灯、钥匙孔灯、门槛灯点亮时间（3 分钟）重新计时；
3）、最后一个门开3 分钟后（门一直打开），顶灯、钥匙孔灯、门槛灯熄灭 (渐亮渐灭)；
4）、当打开一个门后，在3 分钟以内，开另一门然后立刻关闭，此时重新计时3 分钟；
5）钥匙在OFF 档,钥匙孔灯、顶灯和门槛灯点亮的3 分钟内，关闭所有车门，顶灯和钥匙孔灯在门关8S 后
渐灭，门槛灯在四门关闭后立即灭；
6）、将钥匙打到ON 档,钥匙孔灯、顶灯和门槛灯点亮的3 分钟内，关闭所有车门，顶灯和钥匙孔灯在门关后，
立即渐灭，门槛灯在四门关闭后立即灭；
7）、将钥匙打到OFF 档,关闭所有车门，当在顶灯点亮的8S 钟内，将钥匙打到ON 档，钥匙孔灯和顶灯立即
渐灭，门槛灯立即熄灭。2.18.3、遥控控制顶灯：
1）、当接收到遥控器的解锁信号，顶灯和钥匙孔灯点亮15S 后渐灭；
2）、当在顶灯点亮的15S 内，将钥匙打到ON 档，顶灯和钥匙孔灯立即渐灭；
3）、当所有门关闭，接收到遥控器的上锁命令，顶灯和钥匙孔灯立即熄灭。
2.18.4、发生碰撞时顶灯控制
1）、将钥匙打到ON 档，如果发生碰撞，前顶灯被点亮30 分钟；
2）、当30 分钟过后，前顶灯熄灭。
2.19、行李箱灯
如果行李厢打开，行李箱灯被点亮；
如果行李箱开启超过15 分钟，行李箱灯熄灭；
当行李箱关闭时，行李箱灯熄灭。背景照明
1.1 亮度调节通过脉宽调制的输入
背景照明有8个级别，每个级别有输入信号范围和输出背景照明值。
外部的脉冲信号用来控制背景照明。频率为80±20Hz，占空比从10%到90%，误差
为4%。这个占空比分成8部分，每个对应一个背景照明级别。
1.2 背景照明级别输出
点火开关在ON挡时，仪表不断地检测背景照明信号输入并发送背景照明级别信号
给CAN总线。
|
