【奇瑞QQ3】QQ3电路图资料？s

cy001回复
2015-05-27 11:24:49

.尊敬的用户，欢迎你使用在线客服，你需要的资料在《畅易汽车维修技术支持平台》是有的，请直接登陆查询！查询方法：奇瑞 -> QQ3 - >2004 -> 电路图 . QQ3 该维修资料纲要如下（详细请登陆《汽车维修技术支持平台》查阅）：

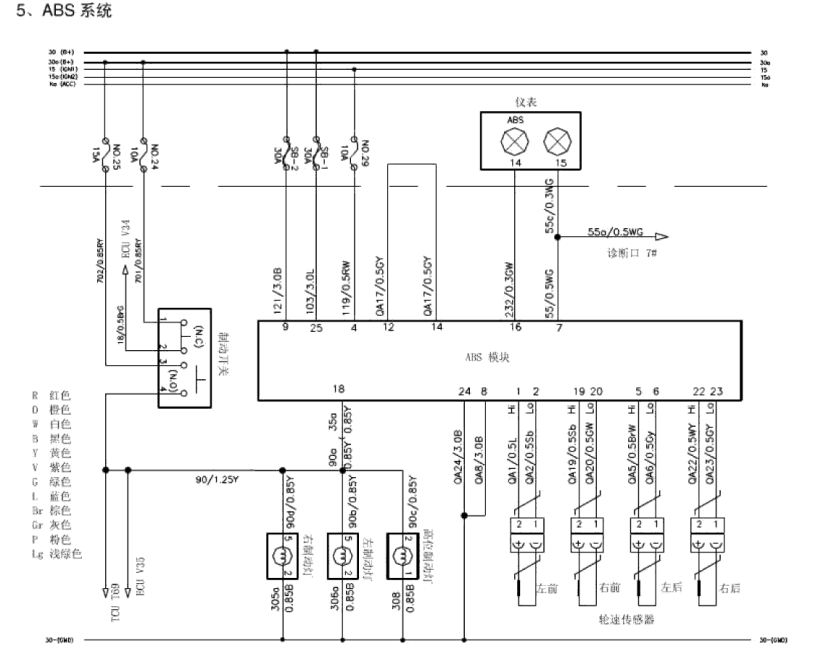

一、读图说明1 l、电路图说明l 2、电器盒说明2 2．1、前舱继电器盒2 2．2、仪表台继电器盒3 二、各电路系统控制原理图4 l、起动充电系统4 2、发动机控制单元(ECU)、油泵一5 3、仪表．．6 4、音响系统、点烟器7 5、ABS系统8 6、气囊和安全带预紧器9 7、车身控制模块、后行李厢灯、顶灯一10 8、喇叭、电动后视镜、后除霜．．11 9、鼓风机、空调、电子风扇．．12 10、雨刮沈涤系统13 11、报警灯、转向灯．14 12、大灯、小灯、雾灯15 13、诊断口．16 14、EPS、倒车灯一17 15、变速箱控制单元18
