用户 15853104 **当前提问:方向机电路图和针脚,实车X2插头10针�
方向机电路图和针脚,实车X2插头10针,平台上的都是2针

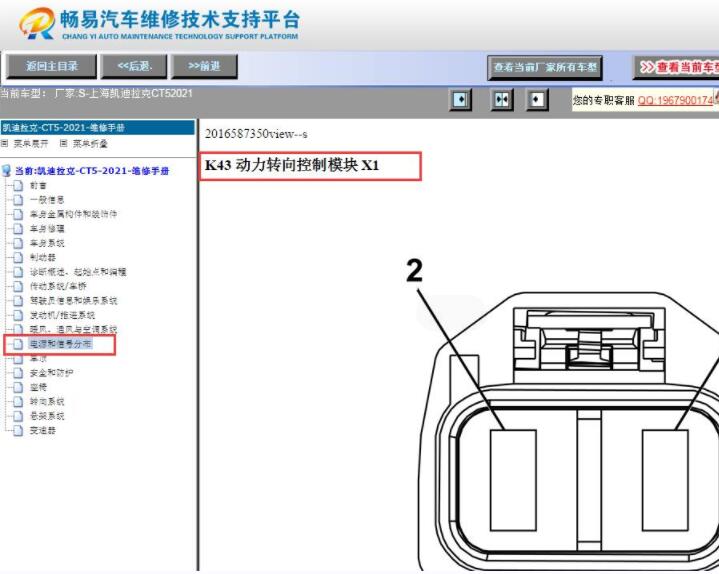

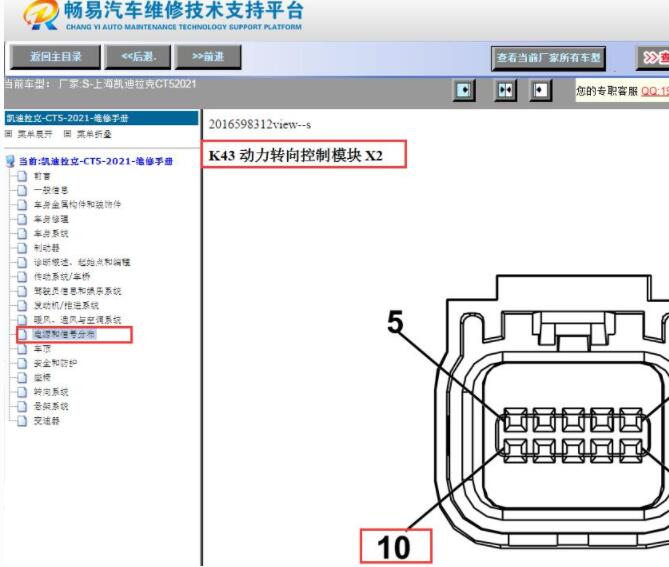

.尊敬的用户,欢迎你使用在线客服,如截图所示平台上2021年CT5的转向电脑是两个插头2+10针的,其中X2 10针的插头3-10号是空脚,请登录《畅易汽车维修技术支持平台》查看!查询方法:国内厂家 ->上海凯迪拉克-CT5-2021[ 维修手册/诊断 /电路图 ] ->电源和信号分布 -> 电气部件和直列式线束连接器繾规图 -> 目视识别 -> 部件连接器端视图->K43动力转向控制模块 .

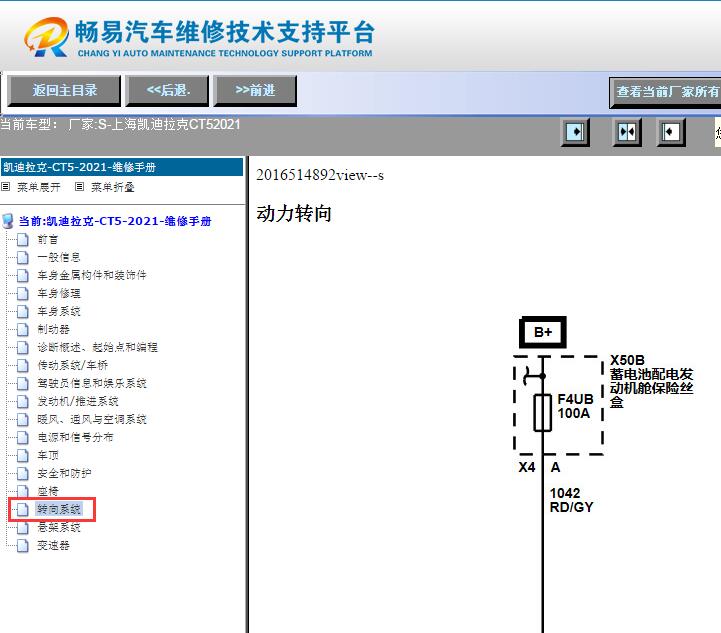

.尊敬的用户,欢迎你使用在线客服,如截图所示平台上2021年CT5的转向电脑是两个插头2+10针的,其中X2 10针的插头3-10号是空脚,请登录《畅易汽车维修技术支持平台》查看!查询方法:国内厂家 ->上海凯迪拉克-CT5-2021[ 维修手册/诊断 /电路图 ] ->转向系统->动力转向->示意图和布线图->动力转向示意图.
