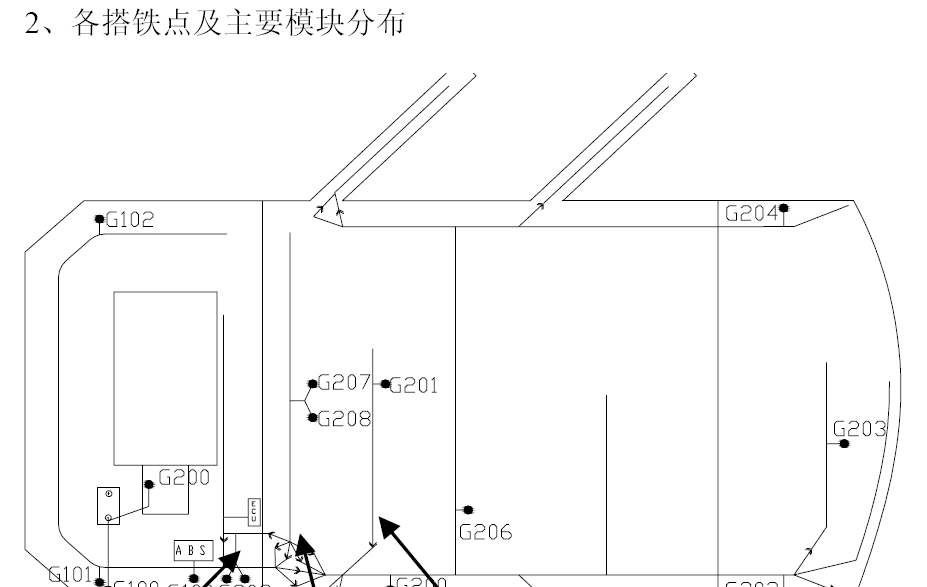

第一章 读图说明3 一、主要线束插接件定义.3 二、车身搭铁点定义7 1、搭铁定义.7 2、各搭铁点及主要模块分布7 3、搭铁点图片.8 三、电路中主要符号说明.9 四、电路图辅助说明10 1、电源及搭铁线说明10 2、线径和颜色10 3、主要控制器定义.10 4、针脚定义解释10 五、保险丝定义.11 1、保险丝编号11 2、保险丝位置及功能说明12 2.1、前仓继电器盒保险丝12 2.2、仪表继电器盒保险丝13 第二章 电路控制原理图14 一、起动充电系统.14 二、ABS 控制系统15 三、安全气囊16 四、倒车雷达17 1、搭铁定义 G100：车身搭铁、ABS 搭铁 G101：左前仓搭铁（散热风扇、近光灯、远光灯、位置灯、转向灯、前雾灯、雨刮器、制 动液位、防盗喇叭） G102：右前仓搭铁（远光灯、近光灯、位置灯、转向灯、侧转向灯、前雾灯、喇叭） G200：动力总成、燃油位置传感器、左前门、左后门、前顶灯 G201：电动天窗 G202：尾灯、倒车雷达、油泵、后雨刮电机 G203：后备门（后雨刮、高位刹车灯） G204：尾灯搭铁 G206：BCM、安全带开关 G207：点烟器、鼓风机、仪表电器盒 G208：音响、组合仪表、各种控制开关、诊断口 G209：发动机ECU 搭铁 G210：发动机ECU 搭铁 四、电路图辅助说明 1、电源及搭铁线说明 30：来自蓄电池的主火线 30a：来自蓄电池的主火线 15：来自点火开关（IGN1） 15a：来自点火开关（IGN2） ka：来自点火开关（ACC，在起动时断开） 58b(RHEO)：夜光照明电源 30–（GROUND）：搭铁线，来自蓄电池负极 2、线径和颜色 副颜色 主颜色 导线直径的大小 2、各搭铁点及主要模块分布 前仓电器盒 仪表 五、电动后视镜.18 六、发动机防盗.19 七、空调、除霜系统20 八、顶灯、行李箱灯及天窗系统21 九、前后雨刮系统.22 十、转向灯系统.23 十一、收放机、喇叭、点烟器24 十二、大灯、雾灯系统.25 十三、BCM 系统.26 十四、仪表系统.27 十五、473 发动机联电电喷系统2 3、主要控制器定义 本电路控制原理图中用“仪表插件/”表示仪表电器盒集成继电器插头。 本电路控制原理图中用“ECU”表示发动机控制电脑。 本电路控制原理图中用“BCM”表示车身控制电脑。 4、针脚定义解释 电路原理图针脚定义解释： “仪/室/A/6”即表示仪表线束与室内线束连接插件的A 插件的第6 号针脚； 4.2、“至防盗模块A5”即表示到防盗模块的A 插头第5 号针脚； 4.3、“至ECU25”即表示到ECU 的第25 号针脚； 五、保险丝定义 1、保险丝编号 前仓继电器盒中的保险丝编号用“EF+数字”和“SF+数字”表示多少号保险丝。 仪表继电器盒中的保险丝编号用“F+数字”表示多少号保险丝。
