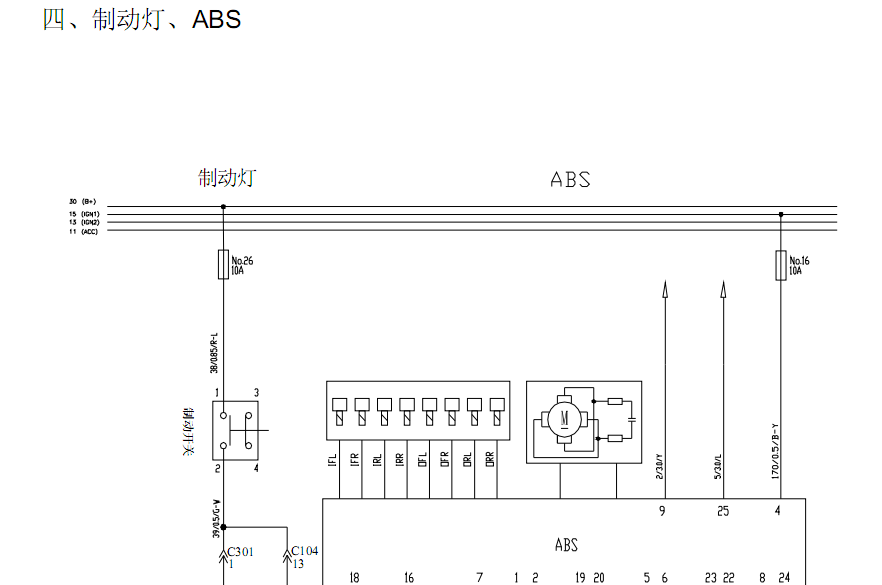

第一章 读图说明3 一、主要线束插接件定义3 二、Q22线束插接件定义5 三、车身搭铁9 1、搭铁点定义·9 2、搭铁点图片10 四、电路中主要符号说明15 五、电路图辅助说明15 1、电源及搭铁线说明15 2、线径和颜色15 3、主要控制器定义·16 4、针脚定义解释16 六、保险丝及配电盒说明17 1、前舱配电器盒示意图·17 2、仪表配电器盒示意图·19 3、各继电器说明21 第二章 电路控制原理图· 22 一、收音机22 二、充放电、启动系统·23 三、安全气囊24 四、制动灯、ABS25 五、电动后视镜、点烟器26 六、前、后\雨刮27 七、仪表29 八、背光、雾灯、小灯、大灯及变光30 九、喇叭、倒车灯、转向灯、报警灯31 十、ECU电喷系统33 十一、空调、除霜、后蒸发器·35 十二、顶灯、中央门锁、电动窗玻璃升降·37 一、主要线束插接件定义 此为滑门线束中的，名称接滑门连接器插头。 上图中2号针脚为—。表示为空，没有针脚。如以下图中出现“—”都表示没有针脚。 此插头为仪表线束与组合仪表连接，名称 仪表 A。 接右调光电机 此为底盘线束中，名称接右调光电机。 BAS 插件 此为底盘线束中，与ABS控制器连接。名称 ABS插头。 此为后背门线束中，与高位制动灯连接。名称高位制动灯插头。 此插头为发动机线束中与上游氧传感器连接，名称 上游氧传感器 此插头为发动机线束中与ECU连接，名称 ECU插头。 此为仪表线束中与中控模块连接，名称 中控模块插头。 二、Q22线束插接件定义 1、仪表线束中的插接件 ① 仪表线束和底盘线束的插接件 C101 ② 仪表线束和底盘线束的插接件 C102 至底盘线束连接 C102 至仪表线束连接 C102 至底盘线束连接 C101 至仪表线束连接 C101 ③ 仪表线束和底盘线束的插接件 C103 ④ 仪表线束和顶棚线束的插接件C301 ⑤ 仪表线束和左前门线束的插接件 C401 至仪表线束连接 C103 至底盘线束连接C103 至顶棚线束的插接件C301 至仪表线束的插接件C301 至左前门线束的插接件 C401 至仪表线束的插接件 C401 ⑥ 仪表线束和左前门线束的插接件 C402 ⑦ 仪表线束和右前门线束的插接件 C501 2、底盘线束中的插接件 ① 底盘线束与发动机线束插接件 C201 至右前门的接插件 C501 至仪表线束连接 C501 至左前门线束的插接件 C402 至仪表线束的插接件 C402 至发动机线束插接件 C201 至底盘线束插接件 C201 没有端子，为空 没有端子，为空 ② 底盘线束与发动机线束插接件 C202 ③ 底盘线束与后空调线束插接件 C801 3、顶棚线束中的插接件 ① 顶棚线束与后空调线束插接件 C901 至发动机线束插接件 C202 至底盘线束插接件 C202 至后空调线束插接件 C801 至底盘线束插接件 C801 至后空调线束插接件 C901 至顶棚线束插接件 C901 没有端子，为空 三、车身搭铁 1、搭铁点定义 线束名称 接地线号 接地位置 31K6 左侧装转向灯，左前位置灯，左前组合，左前转向灯，左前 调光灯，左前雾灯，高音喇叭 31Ka 制动液位报警开关，右前雾灯，低音喇叭，继电器 31K4 冷却风扇电机 31K5 右侧转向灯，右前位置灯，右前组合，右前转向灯， 右前调光灯 31K8 驾驶员安全带开关，左滑门 31Kb ABS 31K9 燃油泵传感器 31K10 车速传感器，右滑门连接器 31K11 右后组合，右后雾灯 底盘线束 （Q22-3724010） 31K12 左后组合，左后雾灯 31K 后雾灯开光，闪光继电器，背光开关，小灯继电器，诊断口， 门控，灯光调节开关，前雾灯开关 31K1 仪表B，雨刮开关，中控模块 31K2 前鼓风机档位开关，前鼓风机档位背景灯，空调大控制面板， 收放机 仪表线束 （Q22-3724030） 31K3 点烟器，前后顶灯，高位制动灯，牌照灯，高位制动灯 发动机线束 （Q22-3724840） E5 ECU，相位传感器 后背门线束 （Q22-3724160） 31K13 后风窗加热丝
