【别克君威】变速箱电脑针脚图线路图，车身电脑的针脚图线路图

cy_ql_2020回复
2023-10-14 13:16:33

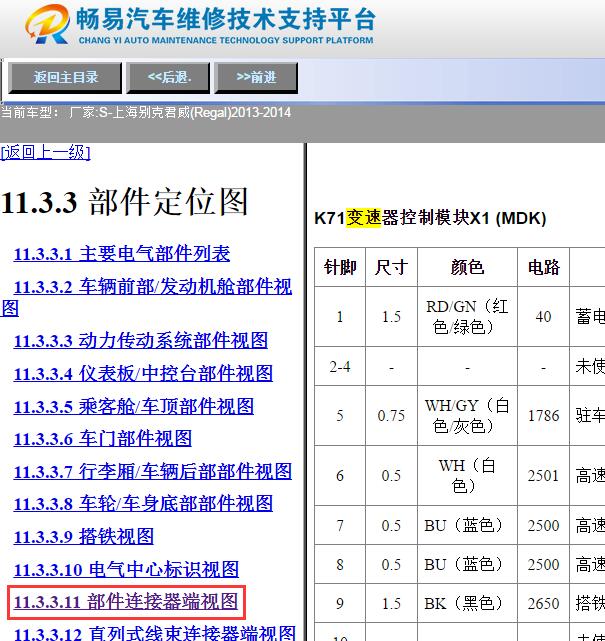

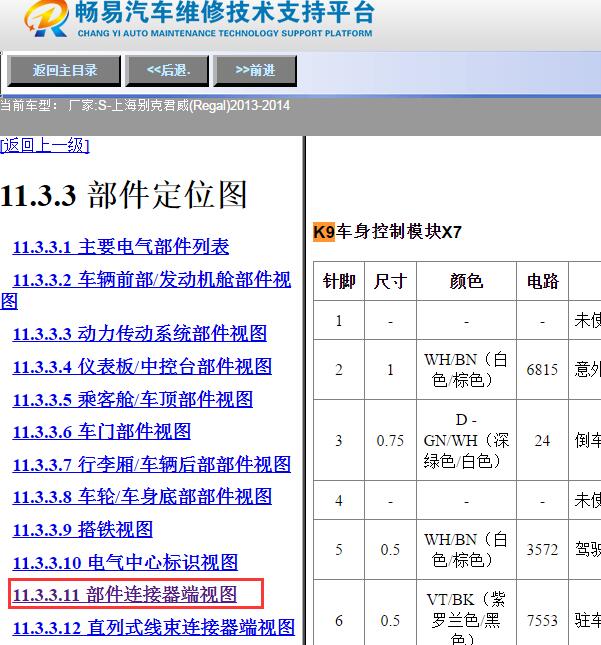

.尊敬的用户，欢迎你使用在线客服，你需要的资料在《畅易汽车维修技术支持平台》是有的，请直接登陆查询！查询方法：国内厂家 ->上海别克-君威(Regal)-2013-2014[ 维修手册/诊断 /电路图 ] ->11章电源和信号分布 ->11.3 接线系统和电源管理 ->11.3.3 部件定位图 -> 11.3.3.11 部件连接器端视图（变速箱和车身电路图请下载附件查看）. 2013-2014年别克君威变速箱针脚 2013-2014年别克君威车身针脚

附件：24542362454373.zip

cy_gzq_2019回复
2024-05-10 09:55:56

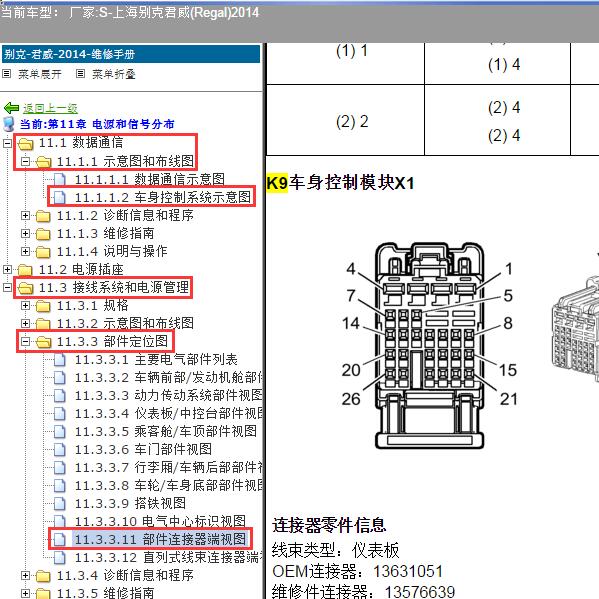

.尊敬的用户，欢迎你使用在线客服，你需要的资料在《畅易汽车维修技术支持平台》是有的，请直接登陆查询！查询方法：国内厂家 -> 上海别克-君威(Regal)-2014[ 维修手册/诊断 /电路图 ] -> 第11章电源和信号分布 ->11.3 接线系统和电源管理 ->11.3.3 部件定位图 -> 11.3.3.11 部件连接器端视图. 2014年上海别克-君威车身针脚和电路图

cy_gzq_2019回复
2024-05-10 09:59:13

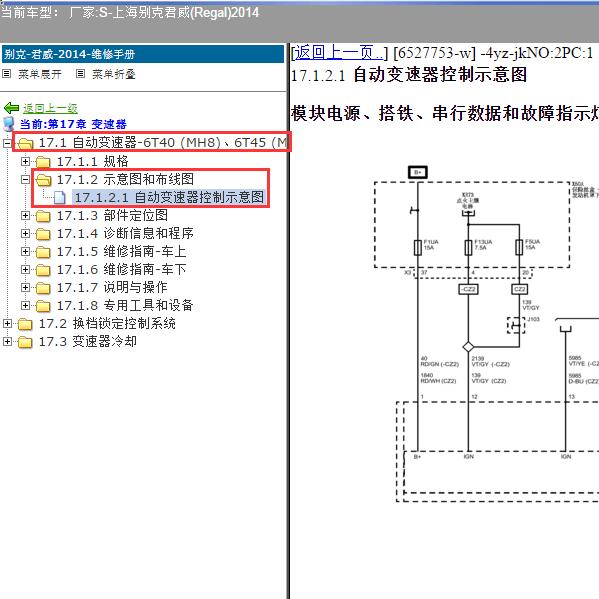

.尊敬的用户，欢迎你使用在线客服，你需要的资料在《畅易汽车维修技术支持平台》是有的，请直接登陆查询！查询方法：国内厂家 -> 上海别克-君威(Regal)-2014[ 维修手册/诊断 /电路图 ] -> 第17章变速器 -> 17.1 自动变速器-6T40(MH8)、6T45(MH7)或6T50(MHK) ->17.1.2 示意图和布线图 -> 17.1.2.1自动变速器控制示意图. 2014年上海别克-君威变速箱电路图
