Jetta2006年型EOBD车型电路图（CIX）电路图？S
.尊敬的用户，欢迎你使用在线客服，你需要的资料在《畅易汽车维修技术支持平台》是有的，请直接登陆查询！查询方法：一汽大众 -> Jetta - >2006 -> 维修手册 ..
该维修资料纲要如下（详细请登陆《汽车维修技术支持平台》查阅）：
目录 2
1-安装位置 5
1.1接地点位置 5
1.2继电器位置 7
1.3保险丝位置 9
2-基本装备 11
2.1蓄电池，发电机，点火开关，X卸荷继电器 11
2.2起动机，保险丝 12
2.3保险丝 13
2.4保险丝 14
2.5主供电继电器，制动踏板开关，制动灯开关，离合器踏板开关，高位制动灯 15
2.6组合仪表，转速传感器，油压开关 16
2.7组合仪表，手制动开关，制动液位传感器，防盗器读出线圈 17
2.8点烟器，行李舱照明灯，牌照灯，行李箱机械开关，行李箱开启电机 18
2.9前组合大灯，前转向灯，前驻车灯，大灯继电器 19
2.10变光及转向开关，驻车灯开关 20
2.11后转向灯，尾灯，倒车灯，制动灯，后雾灯 21
2.12雾灯继电器，前雾灯，右侧转向灯 22
2.13倒车灯开关，喇叭，喇叭继电器，大灯亮度调整开关 23
2.14清洗-刮水自动间歇控制器，雨刷开关，喇叭按钮，前风窗清洗泵 24
2.15大灯旋转开关 25
2.16收音机，天线，扬声器 26
2.17副仪表组合开关，后风窗加热电阻 27
2.18诊断接口 28
3-空调系统 29
3.1鼓风机，鼓风机开关，调速电阻，温度开关，空调内循环风扇 29
3.2高低压传感器，空调控制单元，双温开关，散热器风扇，电磁离合器 30
4-防抱死系统(ABS) 31
4.1ABS控制单元，转速传感器 31
4.2ABS控制单元，ABS液压泵 32
6-安全气囊 33
6.1安全气囊 33
7-发动机控制单元 34
7.1蓄电池，发电机，点火开关，X卸荷继电器 34
7.2 发动机控制单元，主供电继电器，转速传感器，爆震传感器 35
7.3 发动机控制单元，燃油泵继电器，氧传感器，活性炭罐电磁阀 36
7.4 发动机控制单元，燃油泵，油门踏板位置传感器，喷油器 37
7.5 发动机控制单元，点火线圈，制动踏板开关，离合器踏板开关 38
7.6 发动机控制单元，节流阀体 39
8-电动窗中央锁系统 40
8.1蓄电池，发电机，点火开关 40
8.2中控锁 41

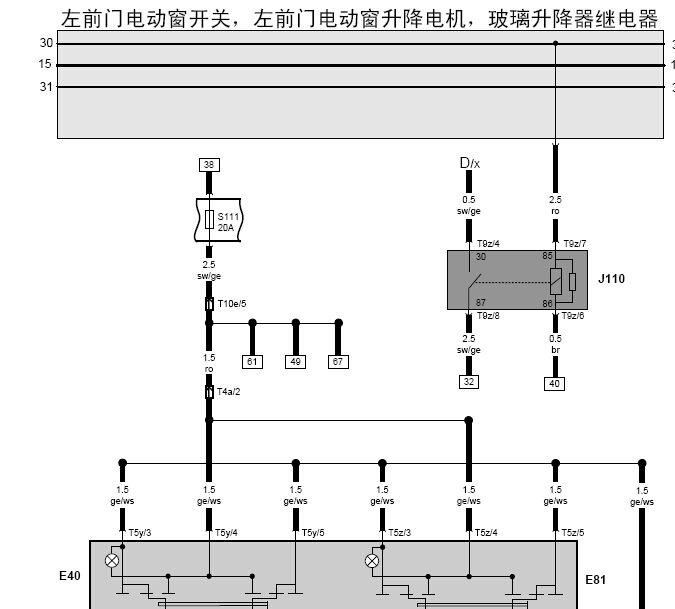

8.3左前门电动窗开关，左前门电动窗升降电机，玻璃升降器继电器 42
8.4右前门电动窗开关，右前门电动窗升降电机 43
8.5左后和右后电动窗开关，左后和右后电动窗升降电机 44
8.6室内灯，联锁开关 45
|
