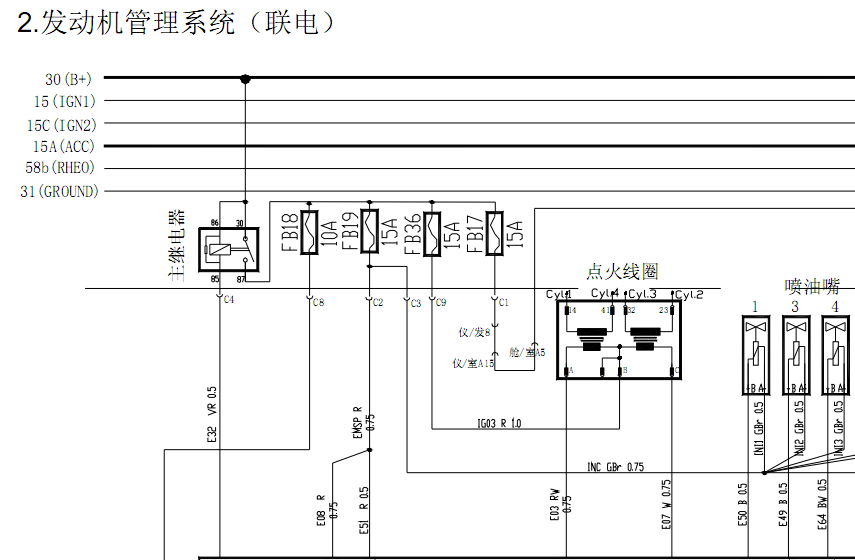

2.主要线束插接件定义 相关定义说明 插接件针脚端： 完整插接件一般有两端构成，我们这里将带针脚的一端定义为插接件针 脚端。 插接件针孔端： 完整插接件一般有两端构成，我们这里将带针孔的一端定义为插接件针 孔端。 插接件上数字的含义：插接件上1、2、3……等数字代表插接件的针脚号，定义时一般 只写出一排针脚(孔)的首尾针脚号。 视图方向： G101 连接：ECU控制插件的43# G102/103位于右前门下铰链附近 G102 连接：ECU控制插件的5#（长线） G103 连接： ECU 控制插件的 48# （短线） ，防盗喇叭插件的 1#，刹车液位传感器插件的 2#，里程传感器插件的2# G103 G102 G201 连接：冷却液位传感器的 2#，空调离合器插件的 2#，右组合大灯的 3#，转接插件的 6#，右组合灯的7#，左侧转向灯的2# G202/203位于ABS控制器的后面 G202：ABS控制器插件的38#（MGH60-ABS）/ABS 控制器插件的 26#（MGH40-ABS） G203：ABS控制器插件的13#（MGH60-ABS）/ABS 控制器插件的 25#（MGH40-ABS） G204/205 位于左侧大灯后面的纵梁上 G202/203 4、仪表线束搭铁点 G401、G402、G403、G404位于左A柱下方附近 G401 连接：雨刮开关插件的 1#和 6#，组合开关插件的 1#，大灯调节开关插件的 4#，照明 调节开关插件的2#，组合大灯开关插件的 6#，组合仪表插件的 3#和 5#，左组合仪表插件的 6# G402 连接：保险丝盒 E 插件的10#，顶棚线束插件的 3#，诊断模块插件的 4#和 5# G403 连接：点烟器插件的 1#，空调面板插件的 3#，右组合仪表插件的 6#，报警灯开关插 件的1#，收音机插件的1# G404 连接：车身控制器接地插件的1# G401/G402 G403 G404 备注：其他符号请根据电路和实物进行具体确认。 5.电路图辅助说明 1、电源及搭铁线说明 30（BAT） ： 来自蓄电池正极端的电源供给线； 15（IGN1） ： 点火开关在ON 位置，由点火开关的针脚直接输出的电源供给线。 15C(IGN2)： 点火开关在ON 位置，由点火开关的针脚直接输出的电源供给线。 15A(Acc)： 点火开关在ACC位置，由点火开关的针脚直接输出的电源供给线。 58B(REHO)： 夜光照明线（BCM输出） 31(GROUND)：搭铁线。 2、线路颜色和线路标注 2.1、线路颜色含义 B：黑色 P：粉红色 W：白色 Br：棕色 R：红色 Gr：灰色 G：绿色 O：橙色 L：蓝色 Y：黄色 V：紫色 Lg：浅绿色 2.2、线路标注含义 0.5 R Y 副颜色 主颜色 导线横截面积，单位：平方毫米。 2.3、保险丝定义 仪表保险丝盒保险丝用 “FB+数字” 表示， 方形保险丝用 “SB+数字” 表示， 主保险丝用 “MF+ 数字”表示，FB12 15A表示：仪表保险丝盒第的 12号 15A保险为油泵继电器保险丝。 8.BCM控制策略 项目 功能描述 后风窗后 视镜除霜 电源条件：ON 1、点火开关打在 ON 有效，除霜按钮按下15 分钟后自动关闭。 2、如在 15 分钟内再次按下除霜按钮，则取消除霜。 3、发动机点火时除霜中断。 室内灯控制 电源条件：30 1、前顶灯开关包括 ON/ OFF / DOOR 档，开关打在ON 档前顶灯亮，开关 打在OFF 档前顶灯灭。 2、当开关打在DOOR 档且IGN=OFF，若司机门/副驾驶门/乘客门中任何一个 门开则顶灯亮，门关闭后顶灯延时点亮15s 后经过3s 渐灭。 3、在顶灯延时和渐灭的过程中如果IGN=ON，则顶灯立即熄灭。 4、当开关打在DOOR 档且IGN=ON，若司机门/副驾驶门/乘客门/中任何一个 门开则顶灯亮，门关闭后顶灯立即熄灭。 钥匙照明 电源条件：30 1、当IGN=OFF，若司机门开则钥匙照明灯点亮，司机门关闭后，钥匙照明 灯延时8s 熄灭。 2、在钥匙照明灯延时过程中如果IGN=ON 则钥匙照明灯立即熄灭。 3、当IGN=OFF，若司机门开则钥匙照明灯点亮，如果IGN=ON 则钥匙照明灯 立即熄灭。 钥匙未拔报警 电源条件：30 1、IGN=ON，司机门开无报警。 2、IGN=OFF，如果钥匙未拔且司机门开则仪表报警，此时将司机门关闭或 者将钥匙拔出或者将点火钥匙打到ON 档可以停止报警。 小灯未关报警 电源条件：30 1、钥匙未拔出，且在IGN=ON 挡，此时小灯打开，司机门打开无报警。 2、打开小灯后，钥匙拔出，若司机门开则仪表报警，此时将司机门关闭或 者将小灯关闭或者将点火钥匙打到ON 档可以停止报警。 转向灯、危 险灯控制 电源条件：转向灯：ON；危险灯：30 1、 点火开关为 ON 时激活转向信号输出， 一个周期内360ms 亮， 360ms 灭。 2、当某一侧转向灯有灯泡损坏时,该侧转向灯工作时频率增加一倍，一个 周期内190ms 亮，190ms 灭,当有一只或多只转向灯泡损坏时，危险灯闪烁 的频率增加一倍，一个周期内190ms 亮，190ms 灭。
