【东风悦达起亚K31.4T 双离合智享生活版】麻烦帮我查一下电子手刹的电路图，插头连接处，还有手刹模块的位置

xieren12***
2025-09-02 09:38:24

状态：已回复

麻烦帮我查一下电子手刹的电路图，插头连接处，还有手刹模块的位置

发动机：G4LD(1.4
车架：LJD3AA29XL005****

厂牌：东风悦达起亚
车型：K31.4T 双离合智享生活版
年份：2020

cy_wen回复
2025-09-02 10:03:23

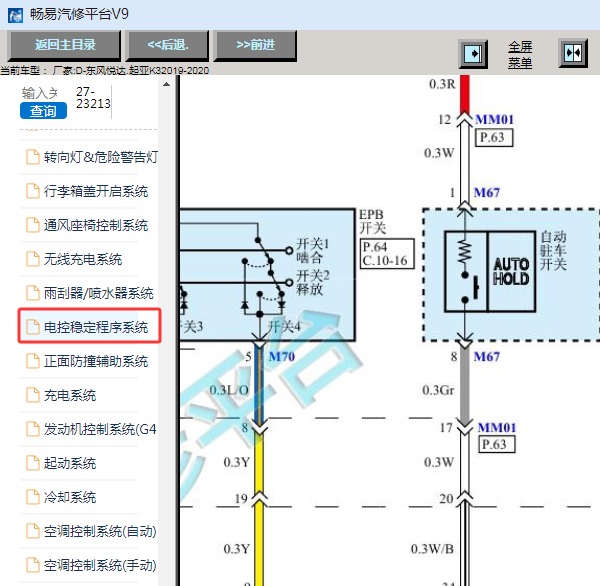

.尊敬的用户，欢迎你使用在线客服，你需要的资料在《畅易汽车维修技术支持平台》是有的，请直接登陆查询！查询方法：国内厂家 -> 东风悦达.起亚-K3-2019-2020[ 线路图 ] - >K3(BDC) ->K3(BDC)-G1.4T-GDI KAPPA ->电控稳定程序系统（位置和针脚请下载附件查看） 2020年起亚K3电子手刹电路图 .

附件：18092849672827.zip
