【丰田陆地巡洋舰】陆地巡洋舰燃油泵继电器安装位置及针脚定义

cy005回复
2017-06-08 10:16:45

.尊敬的用户您好，资料库里该车只有相关位置图，没有针脚定义，请登陆参考电路资料。查询方法：国外汽车厂家 -> Toyota(丰田) LANDCRUISER（沙漠王子）-> 2001-2003 -> 元件位置 -> 继电器位置 -> COWL侧J/B接线盒(2/3)；电路图：2001-2003 -> 线路图 -> 发动机控制系统 -> 发动机控制单元和燃油箱盖控制（1FZ-FE）（1/6）。‘给您带来不便请谅解’

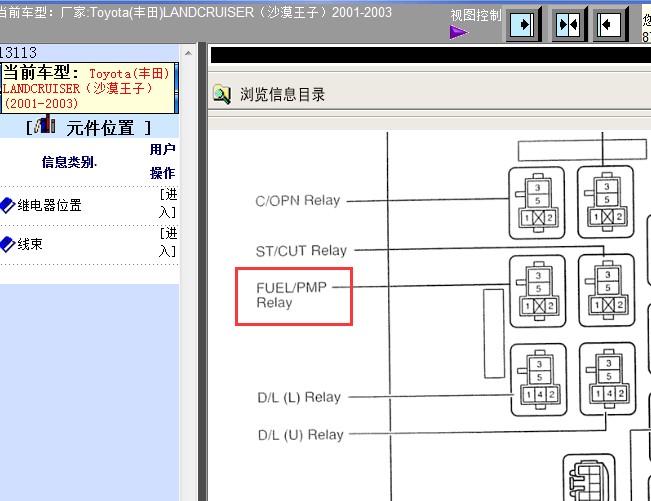

01年丰田LANDCRUISER 燃油泵继电器位置

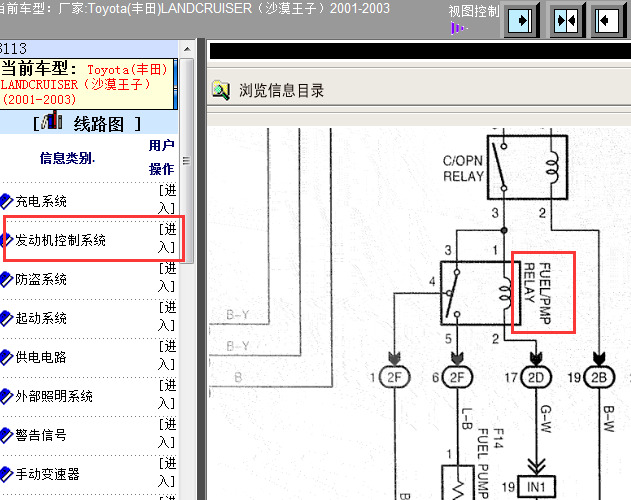

01年丰田LANDCRUISER 燃油泵继电器电路 .
