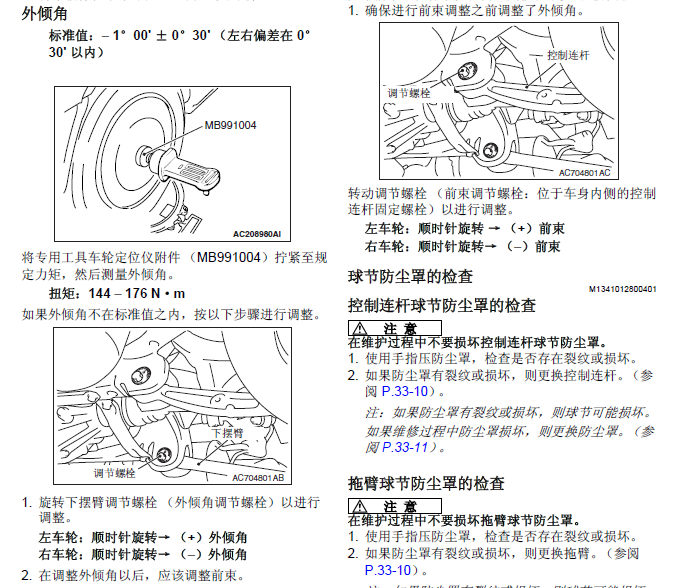

控制连杆滑动衬套转动开始扭矩（N·m） 小于等于 2.0 下摆臂枕形球衬转动开始扭矩（N·m） 后悬架横梁侧：小于等于 3.0，转向节侧：小于等于 9.8 拖臂球节转动开始扭矩（N·m） 0.5 2.5 拖臂枕形球衬转矩（N·m） 小于等于 1.5 上摆臂球节转动开始扭矩（N·m） 小于等于 3.4 上摆臂枕形球衬转矩（N·m） 小于等于 1.5 横向稳定杆连杆球节转矩（N·m） 10 30°C：0.2 2.0 除 10 30°C 外的其它温度：0.2 5.0 项目 规定润滑剂 用量 控制连杆球节防尘罩和唇口零件内部 多用途润滑脂 SAE J310、NLGI No.2 或等效品 防尘罩内侧：约 7g 唇口零件：根据需要 拖臂球节防尘罩和唇口零件内侧 防尘罩内侧：约 7g 唇口零件：根据需要 上摆臂球节防尘罩和唇口零件内侧 防尘罩内侧：9.0 10.0 g 唇口零件：根据需要 专用工具 后悬架 34-3 专用工具 M1341000600864 车上检修 后轮定位的检查和调整 M1341011000985 1.在车轮定位测量以前，保持后悬架、车轮和轮胎状况良好。 工具 编号 名称 用途 MB991004 车轮定位仪附件 测量车轮定位 MB991006 预加载套筒 测量上摆臂球节转动开始扭矩 MB990326 预加载套筒 · 测量控制连杆球节的转动 开始扭矩 · 测量控制连杆滑动衬套的 转动开始扭矩 · 测量下摆臂枕形球衬的转 动开始扭矩 · 测量拖臂球节的转动开始 扭矩 · 测量拖臂枕形球衬的转矩 · 测量上摆臂枕形球衬的转 矩 · 测量横向稳定杆连杆球节 的转矩 MB991832 a：MB991793 b：MB991796 c：MB991794 d：MB991829 e：MB991830 弹簧压具套件 a：弹簧压具 b：附件 c：上板 d：臂支架 e：固定装置 压缩后螺旋弹簧 注：不能通过以下传统专用工具压缩螺旋弹簧。 · MB991237 弹簧压具主体 · MB991239 臂套件 MB991004 MB991006 MB990326 MB991832abcde 车上检修 34-4 后悬架 2.将车辆停在水平路面上，测量车轮定位。 外倾角 标准值： 1°00' ± 0°30'（左右偏差在 0°30' 以内） 将专用工具车轮定位仪附件（MB991004）拧紧至规定力矩，然后测量外倾角。 扭矩：144 176 N·m 如果外倾角不在标准值之内，按以下步骤进行调整。 1.旋转下摆臂调节螺栓（外倾角调节螺栓）以进行调整。 左车轮：顺时针旋转→（+）外倾角 右车轮：顺时针旋转→（）外倾角 2.在调整外倾角以后，应该调整前束。 前束 标准值：3 ± 2 mm 如果前束不在标准值以内，则按以下步骤进行调整。 1.确保进行前束调整之前调整了外倾角。 转动调节螺栓（前束调节螺栓：位于车身内侧的控制连杆固定螺栓）以进行调整。 左车轮：顺时针旋转→（+）前束 右车轮：顺时针旋转→（）前束 球节防尘罩的检查 M1341012800401 控制连杆球节防尘罩的检查 在维护过程中不要损坏控制连杆球节防尘罩。 1.使用手指压防尘罩，检查是否存在裂纹或损坏。 2.如果防尘罩有裂纹或损坏，则更换控制连杆。（参阅P.33-10）。 注：如果防尘罩有裂纹或损坏，则球节可能损坏。 如果维修过程中防尘罩损坏，则更换防尘罩。（参阅P.33-11）。 拖臂球节防尘罩的检查 在维护过程中不要损坏拖臂球节防尘罩。 1.使用手指压防尘罩，检查是否存在裂纹或损坏。 2.如果防尘罩有裂纹或损坏，则更换拖臂。（参阅P.33-10）。 注：如果防尘罩有裂纹或损坏，则球节可能损坏。 在维护过程中不要损坏上摆臂球节防尘罩。 1.使用手指压防尘罩，检查是否存在裂纹或损坏。 2.如果防尘罩有裂纹或损坏，则更换上摆臂。（参阅P.33-10）。 注：如果防尘罩有裂纹或损坏，则球节可能损坏。 如果维修过程中防尘罩损坏，则更换防尘罩。（参阅P.33-11）。 横向稳定杆连杆球节防尘罩的检查 1.使用手指压防尘罩，检查是否存在裂纹或损坏。 2.如果防尘罩有裂纹或损坏，则更换横向稳定杆连杆。（参阅P.33-12）。 注：如果防尘罩有裂纹或损坏，则球节可能损坏。 如果维修过程中防尘罩损坏，则更换横向稳定杆连杆。（参阅P.33-12）。 控制连杆和下摆臂 拆卸与安装 M1341020000024 · 维护过程中不要损坏控制连杆球节防尘罩和拖臂球节防尘罩。如果将其损坏，则更换控制连杆球节防尘罩 和拖臂球节防尘罩 （P.34-8、 P.34-12）。 · 标记 *1 的零件应该暂时拧紧，当车辆在整备重量状况下停放在地面上时再完全拧紧。 · 标记 *2 的零件是带摩擦系数稳定剂的螺母。拆卸期间，确保没有损坏，清洁支承表面和螺纹表面的灰尘和 脏污，然后将其拧紧至规定力矩。 安装后操作 · 使用手指压球节防尘罩，检查是否存在裂纹或损坏。 · 检查和调整车轮定位 （参阅 P.34-8）。 · 检查前照灯的光束但此处不要折下。使用 专用工具。 · 为防止专用工具滑落，用绳将其悬挂住。 1.如图所示安装专用工具球节拆卸器（MB991897 或 MB992011）。 2.转动螺栓和扳钮，使专用工具钳夹平行，然后用手拧紧螺栓。拧紧以后，检查确认钳夹仍然平行。 注：为将专用工具钳夹调至平行，如图所示设置扳钮方向。 3.用扳手拧紧螺栓，以断开球节连接。 <> 控制连杆总成/悬架下摆臂总成的拆卸 在调节螺栓上做装配标记，然后拆下控制连杆总成和悬架下摆臂总成。 安装辅助要点 >>A<< 自锁螺母的安装 1.如图所示，使用变速器专用千斤顶和木块，升起控制连杆总成或拖臂总成。 2.安装自锁螺母，然后将其拧紧至规定力矩。 拧紧扭矩：81 ± 6 N·m 控制连杆的拆卸 1. 后高度传感器至控制连杆连接<装配前照灯自动调平系统的车辆> <> >>A<< 2. 自锁螺母 3. 拖臂和转向节连接 <> >>A<< 4. 自锁螺母 <> 5. 控制连杆总成 下摆臂拆卸步骤 1.前后移动控制连杆球节指销几次，将螺母安装到指销上。然后使用专用测量工具预加载套筒（MB990326）测量控制连杆球节的转动开始扭矩。 标准值：0.5 2.5 N·m 2.当测量值超过标准范围时，更换控制连杆总成。 3.当测量值小于标准值时，检查确认控制连杆球节没有松动或粗糙感。如果没有松动或粗糙感，则视为可用。 控制连杆滑动衬套转动开始扭矩的检查 M1341021200021 1.将螺栓插入到控制连杆滑动衬套内，再从另一侧安装带垫圈的螺母。转动内部工作缸（包括垫圈）几次，再使用专用工具预加载套筒（MB990326）测量控制连杆滑动衬套的转动开始扭矩。 标准值：小于等于 2.0 2.当测量值超过标准范围时，更换控制连杆总成。 3.即使测量值在标准值以内，也要检查确认控制连杆滑动衬套没有松动或粗糙感。如果没有松动或粗糙感，则视为可用。 控制连杆球节防尘罩的检查 M1341021300028 参阅P.34-4。 下摆臂枕形球衬转动开始扭矩的检查 M1341021400025 1.将螺栓插入到下摆臂枕形球衬内，再从另一侧安装带垫圈的螺母。转动内部工作缸（包括垫圈）几次，再使用专用工具预加载套筒（MB990326）测量下摆臂枕形球衬的转动开始扭矩。 标准值： 后悬架横梁侧：3.0 N·m 转向节侧：9.8 N·m 2.当测量值超过标准范围时，更换悬架下摆臂总成。 3.即使测量值在标准值以内，也要检查确认下摆臂枕形球衬没有松动或粗糙感。如果没有松动或粗糙感，则视为可用。 控制连杆球节防尘罩的更换 M1341021500022 只有当在维修工作时不小心损坏了控制连杆球节防尘罩，才按以下步骤更换防尘罩： 1.拆下控制连杆球节防尘罩。 2.将规定润滑脂注入控制连杆球节防尘罩并润滑唇口。 规定润滑脂：多用途润滑脂 SAE J310, NLGI No.2 或等效品 AC705395ABMB990326 AC705396ABMB990326 AC705385ABMB990326 控制连杆和下摆臂 后悬架 34-9 用量：控制连杆球节防尘罩内侧：约 7g 用量：唇口零件：根据需要 3.使用专用工具球 · 在维护过程中不要损坏拖臂球节防尘罩。如果损坏，则更换拖臂球节防尘罩 （P.34-12）。 · 标记 * 的零件是带摩擦系数稳定剂的螺栓。拆卸期间，确保没有损坏，清洁支承表面和螺纹表面的灰尘和 脏污，然后将其拧紧至规定力矩。 安装后操作 自锁螺母 4. 拖臂总成固定螺栓 5. 拖臂支架总成 6. 拖臂总成 7. 限位块 拆卸步骤 （续） 拖臂 后悬架 34-11 拆卸辅助要点 <> 自锁螺母的拆卸 · 拧松球节上的自锁螺母，但此处不要折下。使用 专用工具。 · 为防止专用工具滑落，用绳将其悬挂住。 1.如图所示安装专用工具球节拆卸器（MB991897 或 MB992011）。 2.转动螺栓和扳钮，使专用工具钳夹平行，再手动拧紧螺栓。拧紧以后，检查确认钳夹仍然平行。 注：为将专用工具钳夹调至平行，如图所示设置扳钮方向。 3.用扳手拧紧螺栓，以断开球节连接。 安装辅助要点 >>A<< 自锁螺母的安装 1.如图所示，使用变速器专用千斤顶和木块，升起拖臂总成。 2.安装自锁螺母，然后将其拧紧至规定力矩。 拧紧扭矩：81 ± 6 N·m 拖臂球节转动开始扭矩的检查 M1341021900020 1.前后移动拖臂球节指销几次，将螺母安装到指销上。然后使用专用测量工具预加载套筒（MB990326）测量拖臂球节转动开始扭矩。 标准值：0.5 2.5 N·m 2.当测量值超过 2.当测量值超过标准范围时，更换拖臂总成。 3.即使测量值在标准值以内，也要检查确认拖臂枕形球衬没有松动或粗糙感。如果没有松动或粗糙感，则视为可用。 拖臂球节防尘罩的更换 M1341022200024 只有当在维修工作时不小心损坏了拖臂球节防尘罩，才按以下步骤更换防尘罩： 1.拆下拖臂球节防尘罩。 2.将规定润滑脂注入拖臂球节防尘罩并润滑唇口。 规定润滑脂：多用途润滑脂 SAE J310, NLGI No.2 或等效品 用量：拖臂不要损坏上摆臂球节防尘罩。如果损坏，则更换上摆臂球节防尘罩 （P.34-14。） · 标记 *1 的零件应该暂时拧紧，当车辆在整备重量下停放到地面上后再完全拧紧。 · 标记 *2 的零件是带摩擦系数稳定剂的螺栓和螺母。拆卸期间，确保没有损坏，清洁支承表面和螺纹表面的 灰尘和脏污，然后将其拧紧至规定力矩。 拆卸前操作 · 拆卸加油管 （参阅第 13B 组，燃油箱 P.13B-6）。（仅限 左侧） 安装后操作 · 用手指按压球节防尘罩，以检查其是否存在裂纹或损坏。 · 安感器 4. 上摆臂和转向节连接 5. 后高度传感器至控制连杆连接<装配前照灯自动调平系统的车辆> 6. 制动器软管夹（右侧）（仅限右侧） 7. 制动器管（右侧）和卡夹连接（仅限右侧） 8. 制动器管（左侧）和卡夹连接（仅限左侧） 9. 制动器管（中央）和卡夹连接（仅限左侧） 10. 上摆臂总成 拆卸步骤 （续） 上摆臂总成 34-14 后悬架 上摆臂和球节转动开始扭矩的检查 M1341021600029 1.来回移动上摆臂球节指销几次，然后使用专用工具预加载套筒（MB991006）测量上摆臂球节转动开始扭矩。 标准值：小于等于 3.4 N·m 2.当测量值超过标准范围时，更换悬架上摆臂总成。 3.即使测量值在标准值以内，也要检查确认上摆臂球节没有松动或粗糙感。如果没有松动或粗糙感，则视为可用。 上摆臂球节防尘罩的检查 M1341019700030 参阅P.34-4。 上摆臂枕形球衬转矩的检查 M1341021700026 1.将螺栓插入到上摆臂枕形球衬内，然后从另一侧安装带垫圈的螺母。转动内部工作缸（包括垫圈）几次，然后使用专用工具预加载套筒（MB990326）测量上摆臂枕形球衬的转动开始扭矩。 标准值：小于等于 1.5 N·m 2.当测量值超过标准范围时，更换悬架上摆臂总成。 3.即使测量值在标准值以内
